MCPD series 薄膜在線測量設備
大塚電子（蘇州）有限公司 2023-02-09 點擊886次
大塚電子（蘇州）有限公司 2023-02-09 點擊886次
MCPD series 薄膜在線測量設備是光學式測量系統，可以以非接觸和非破壞性的方式測量薄膜厚度、透過率、顏色等。
可測量的膜厚范圍為 65 nm 到 92 μm。（以折射率n=1.5換算）
采用分光干涉法測量原理，支持多層膜厚測量，同時實現高重復性精度。采用獨創的算法，可以高速實時監控，非常適合于薄膜在線測量。
| 產品信息 |
特 點
● 膜厚測量范圍 65 nm ~ 92 μm（SiO2換算）
多點測量點切換對應系統

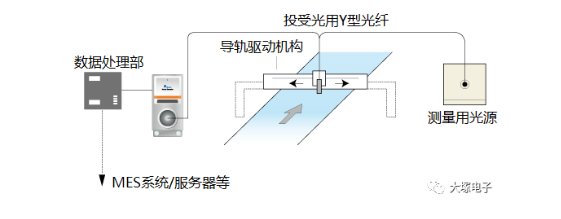

導軌測量系統
在導軌測量系統中，通過導軌機構驅動在TD方向掃描，以任意寬度和任意間距測量TD方向的膜厚分布?？梢杂米魍繉拥臈l件設置和運行時的實時監控。
通過導軌機構橫向移動進行多點測量，無需準備多個檢測器或數據處理單元。

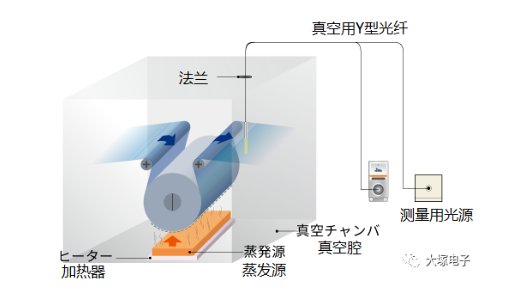

真空環境下的多點反射 · 透過光譜測量
與各種法蘭兼容的耐真空光纖，可以在高真空下測量反射 · 透射光譜。此外，采用大塚電子獨創算法，不易受基膜上下移動的影響，高精度測量薄膜膜厚?？勺鳛閷崟r監控使用。
| 規格式樣 |
MCPD-9800
| 型號 | MCPD-9800 | ||||||||
| 2285C | 3095C | 3683C | 311C | 916C | |||||
| 測量波長范圍 | 220～850 | 300～950 | 360～830 | 360～1100 | 900～1600 | ||||
| 膜厚范圍※ | 65nm～35μm | 65nm～50μm | 65nm～45μm | 65nm～49μm | 180nm～92μm | ||||
| 膜厚/反射/透過/相位差 | 〇 | ||||||||
| 色測量 | 〇 | × | |||||||
| 掃描時間 | 5ms～20s | 1ms～10s | |||||||
| 測量光斑 | φ1.2mm | ||||||||
| 光纖長度 | 1m～ 光纖長度需提前協商 | ||||||||
※膜厚值以n=1.5換算。并與式樣相關。
MCPD-6800
| 型號 | MCPD-6800 | |||
| 2285C | 3095C | 3683C | 3610C | |
| 測量波長范圍 | 220～850 | 300～950 | 360～830 | 360～1000 |
| 膜厚范圍※ | 65nm～35μm | 65nm～50μm | 65nm～45μm | 65nm～49μm |
| 膜厚/反射/透過/相位差/色測量 | 〇 | |||
| 掃描時間 | 16ms～65s | |||
| 測量光斑 | φ1.2mm | |||
| 光纖長度 | １ｍ～ 光纖長度需提前協商 | |||
※膜厚值以n=1.5換算。并與式樣相關。
