中國粉體網(wǎng)訊

【論文鏈接】

https://doi.org/10.1002/aenm.202300776

【作者單位】

加州大學圣地亞哥分校

【論文摘要】

全固態(tài)鈉離子電池(AS3iBs)因其在寬溫度范圍內(nèi)的安全性和穩(wěn)定性而受到固定式儲能系統(tǒng)的高度追捧。硬碳(HC)具有低成本、低氧化還原電位和高容量的特點，是實現(xiàn)實用的大規(guī)模鈉離子電池必不可少的材料。然而，使用這種負極材料的電池的能量密度受到其低初始庫侖效率(ICE)的阻礙。本工作探討了兩種策略，即i)額外熱解和ii)NaBH4熱分解預沉淀，以提高原始HC的ICE。

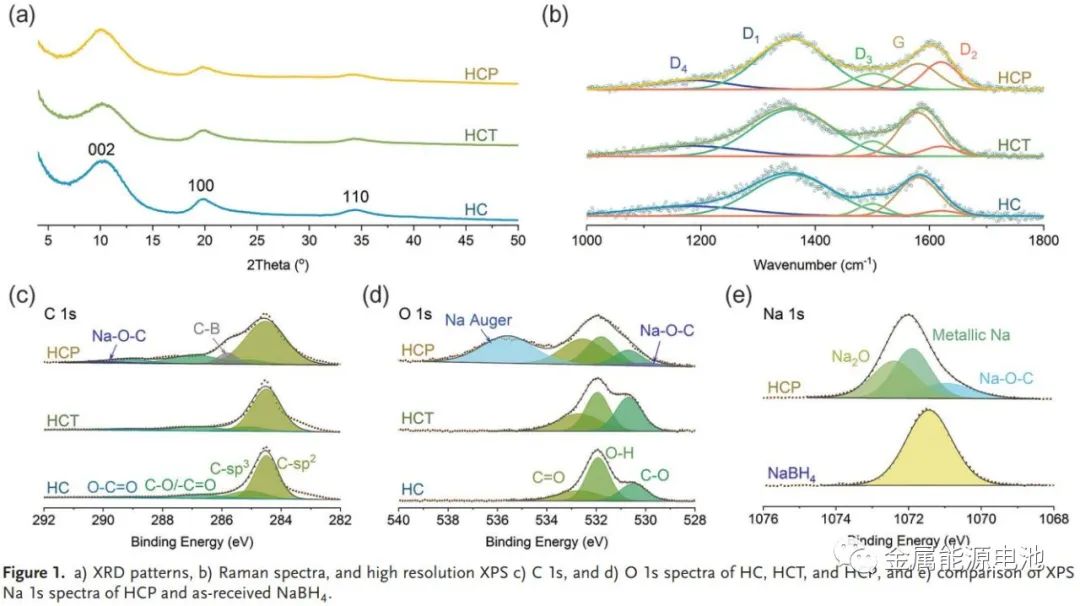

1、拉曼光譜、X射線光電子能譜和電化學表征表明，熱處理增加了HC結構中Csp2的含量，而預沉淀提供了鈉占據(jù)本征不可逆位點。

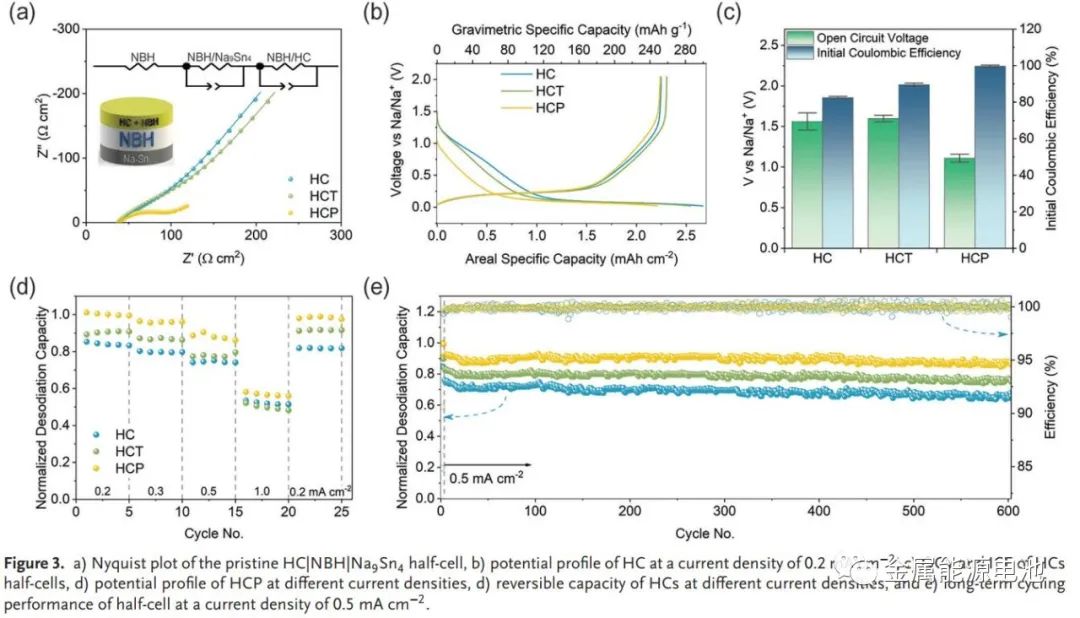

2、因此，與半電池結構的熱處理HC(90%)或原始HC(83%)相比，預處理HC表現(xiàn)出出色的ICE(>99%)。

3、更重要的是，以預沉淀HC和NaCrO2分別作為陽極和陰極的AS3iBs材料，其ICE高達92%，初始放電能量密度為294Whkg-1。

【實驗方法】

NBH的合成：將化學計量量的Na2B10H10和Na2B12H12以500rpm的轉速球磨2小時。然后在175°C的真空下干燥48小時。由于其吸水性，所有操作都在含水1.0ppm的手套箱中進行。

硬炭制備：為了研究熱解效果，將HC在1000℃下熱處理2h，形成HCT。用研缽和杵將NaBH4和HC按比例混合合成HCP。然后在密封石英安瓿中真空650℃熱處理3h。根據(jù)初始循環(huán)的容量損失計算HC中加入NaBH4的量。

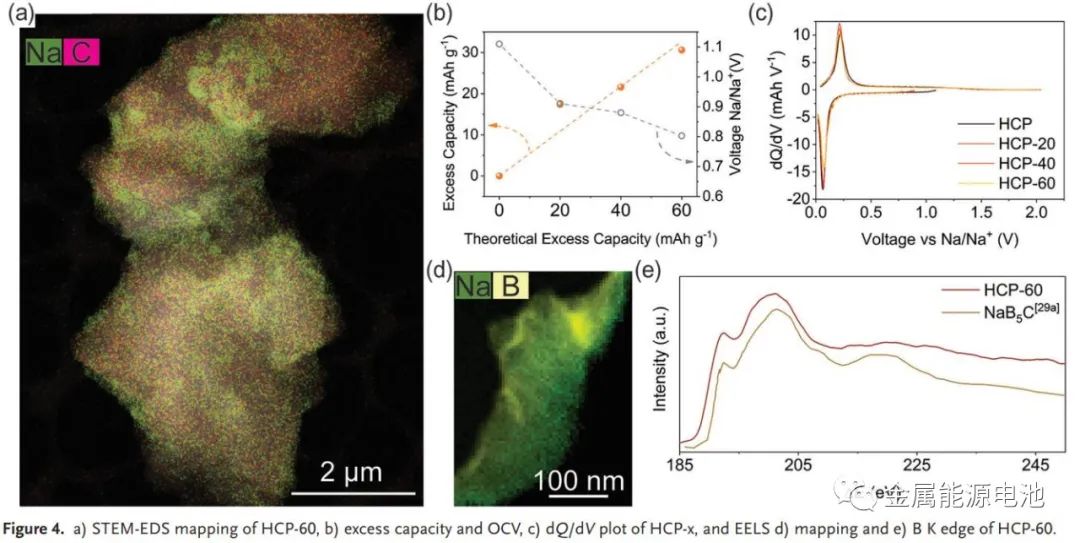

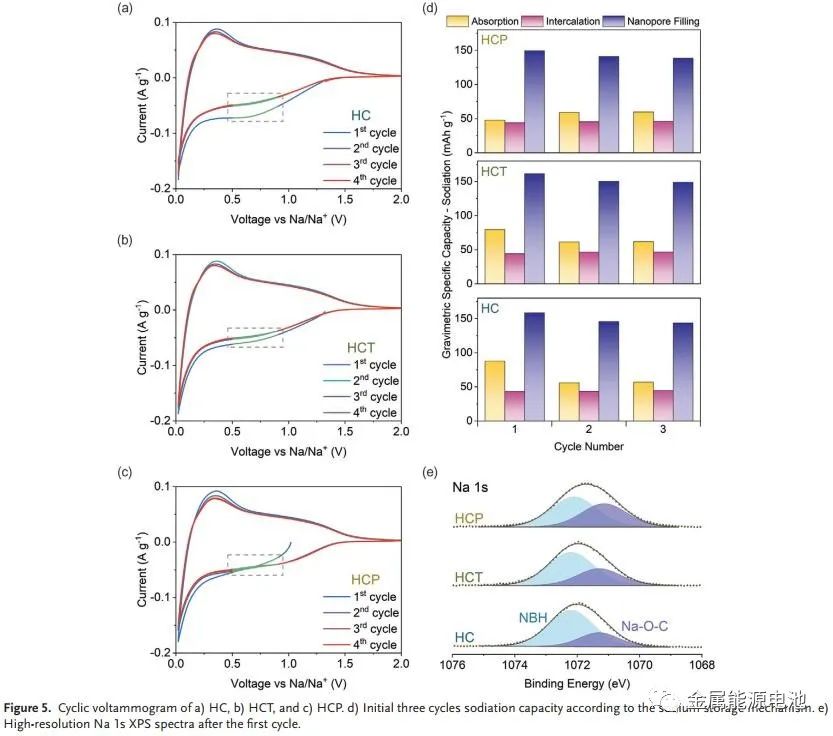

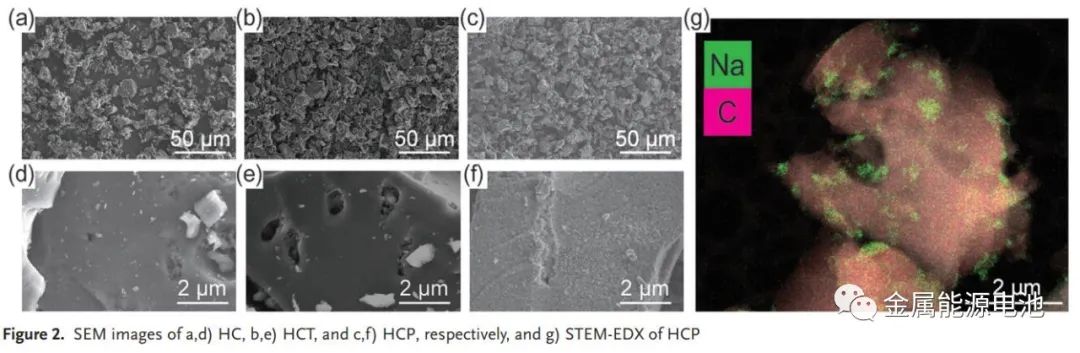

【圖文摘取】

【主要結論】

這項研究表明，HC是AS3iBs中很有前途的陽極候選者。然而，即使與電化學穩(wěn)定的固態(tài)電解質配對，HC中固有的不可逆鈉損失也會導致低ICE。

1、本研究探討了兩種改善ICE的策略:在1000°C下額外熱解和NaBH4熱分解預沉淀。對硬碳進行熱處理可以有效地提高石墨化率和Csp2:Csp3比。

2、NaBH4的熱分解在HC顆粒表面產(chǎn)生金屬鈉，這被證明是補償固有的不可逆鈉儲存位點所必需的。因此，熱處理后的HC將ICE從83%提高到90%，而預處理后的HC達到了99%。

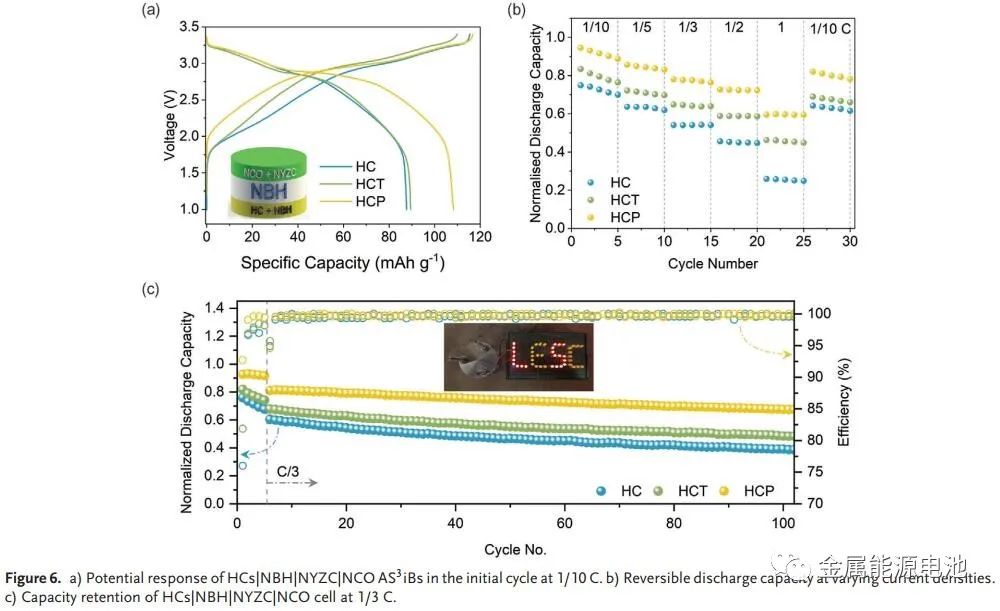

3、此外，在0.5mAcm-2下循環(huán)600次后，半電池的容量衰減最小。更值得注意的是，分別以HC和NCO為陽極和陰極的AS3iBs在室溫下的可逆放電容量為108mAhg-1,ICE高達92±2.2%，顯著高于HC(75%)和HCT(82%)。

這項工作表明了通過利用HC實現(xiàn)實用的AS3iBs鈉的重大進展。

（中國粉體網(wǎng)編輯整理/文正）

注：圖片非商業(yè)用途，存在侵權告知刪除！
