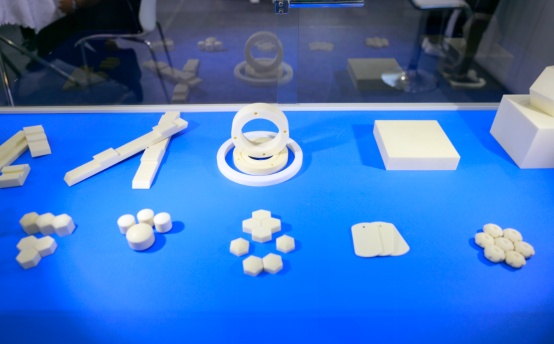

中國粉體網訊  陶瓷材料作為一種重要的無機非金屬材料已經取得了很大的發展。尤其是結構陶瓷以其高機械強度、高硬度、耐腐蝕性、高耐磨性等優點被廣泛用于冶金、化工及航空航天等領域。

硬度是結構陶瓷一項重要技術參數。它與材料的強度、耐磨性、韌性及材料成分、微觀組織結構等有著密切關系。陶瓷材料的化學鍵主要有離子鍵和共價鍵。由于陶瓷材料彈性模量大，其鍵的方向性強而密度小，同時位錯少，故可塑性小。它的顯微結構不同于金屬材料，很少由單一相組成，組成的晶相結構復雜。因此其硬度測定方法也不同于其它材料�！毒�細陶瓷室溫硬度試驗方法》（GB/T16534-2009）標準列出了維氏和努氏兩種硬度檢測方法。

維氏硬度檢測

什么是維氏硬度？

假設無變形維氏壓頭在試樣表面加載形成壓痕，載荷除以根據壓痕對角線長度平均值計算出的壓痕表面積所得的值就是維氏硬度。

注：維氏硬度可以用兩種單位表示：GPa和（維氏硬度數值）無量綱單位，其中以無量綱單位表示的維氏硬度數值為載荷（以kgf為單位）與壓痕表面積（以mm²為單位）之比。建議優先采用GPa單位。

什么是維氏壓頭？

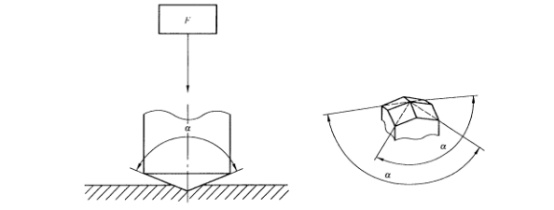

壓頭為金剛石制成的正四棱錐體，兩相對面間的夾角為136度，如下圖所示。

原理

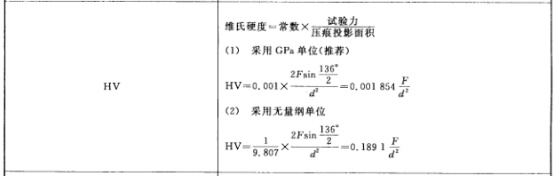

將維氏壓頭用試驗力壓入試樣表面，保持規定的時間后，卸除試驗力，測量試樣表面壓痕對角線長度，計算出對角線平均值d。計算公式如下表所示。

有效的維氏壓痕

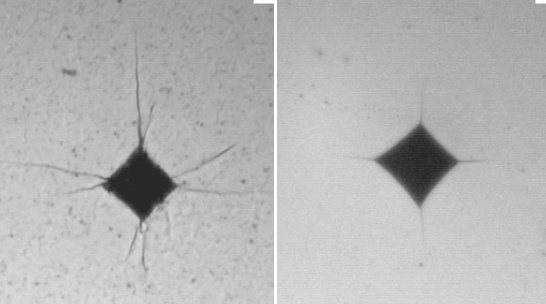

以下圖為例，在有較小的壓痕裂紋、弓形邊以及小孔的情況下，由于不影響對角線長度的測定，并且壓痕形狀基本規則，因此仍是有效壓痕。

有效的維氏壓痕

無效的維氏壓痕

如下圖所示，大的尖端開裂和不對稱壓痕、邊緣破碎和尖端區移位壓痕、崩裂或粗糙的邊緣和粗糙的邊緣（晶粒位移，拔出）壓痕。

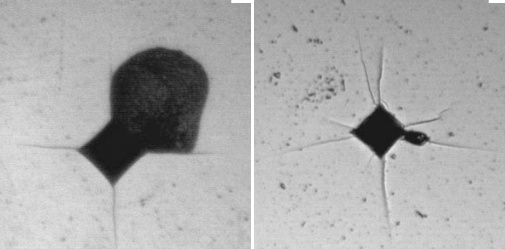

大的尖端開裂

邊緣破碎和尖端區移位

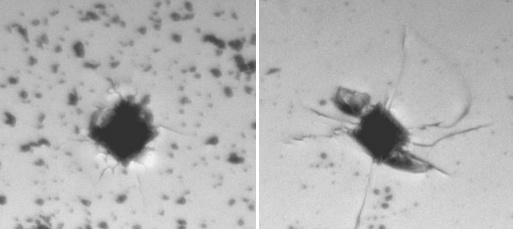

崩裂或粗糙的邊緣和粗糙的邊緣

努氏硬度檢測

什么是努氏硬度？

答： 假設無變形努氏壓頭在試樣表面加載形成壓痕，載荷除以根據壓痕長對角線值計算出的壓痕投影面積所得的值就是努氏硬度。

注：努氏硬度可以用兩種單位表示：GPa和（努氏硬度數值）無量綱單位，其中以無量綱單位表示的努氏硬度數值為載荷（以kgf為單位）與壓痕表面積（以mm²為單位）之比。建議優先采用GPa單位。

什么是努氏壓頭？

 壓頭為金剛石制成的菱形椎體，其中長棱夾角為172.5度，短棱夾角為130度。

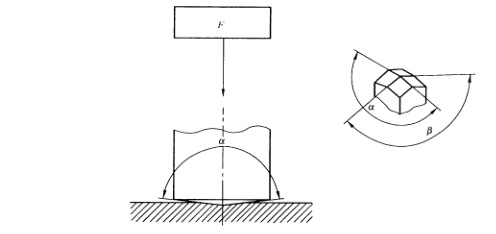

努氏壓頭

原理

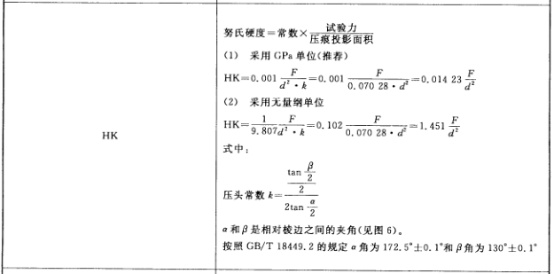

將努氏壓頭用試驗力壓入試樣表面，保持規定的時間后，卸除試驗力，測量試樣表面壓痕長對角線長度。

參考來源：

[1]《精細陶瓷室溫硬度試驗方法》

[2]運新躍等.精細陶瓷硬度測試方法實驗驗證

（中國粉體網編輯整理/山川）
