手機(jī)版
關(guān)于我們
加入收藏
成都精新粉體測(cè)試設(shè)備有限公司
19 年
白金會(huì)員
白金會(huì)員
已認(rèn)證
撥打電話
獲取底價(jià)
提交后，商家將派代表為您專人服務(wù)
成都精新粉體測(cè)試設(shè)備有限公司
白金會(huì)員已認(rèn)證
激光粒度儀測(cè)試報(bào)告解讀
⑴ 粒度：粒度即是粉體粒子大小的量度。
⑵ 粒徑：粒子的粒徑是粒子的一維幾何尺寸。球形粒子的直徑就是其粒徑。在測(cè)非球形粒子的粒徑時(shí)，激光粒度儀測(cè)出的粒徑為該粒子等效球體的直徑，單位為μm。
⑶ 粒度分布：粉體一般是由粒徑大小不等的粒子組成，粒度分布一般用體積頻度分布和累積分布表示。
⑷ 體積頻度分布：相鄰粒徑之間所含粒子的體積占全部粒子體積的百分含量。
⑸ 體積累積分布：該對(duì)應(yīng)粒徑及以下所含粒子的體積占全部粒子體積的百分含量。
⑹ 累積50%粒徑（中位徑、D50）：該粒徑及以下的粒子體積占全部粒子體積的50%，（10%、90%、97%粒徑以此類推）。
⑺ 粒度分布曲線：橫座標(biāo)為粒徑，單位為μm，縱座標(biāo)為頻度分布和累積分布百分含量。為便于觀察，頻度曲線縱座標(biāo)比實(shí)際放大。
⑻ 濃度（樣品相對(duì)加入量）：加入樣品多少的參考，并以此確定不同樣品的加入量。最適合的范圍為50～85之間。
⑼ 表面積/體積：將所測(cè)粒子視為球體專有軟件計(jì)算而得，表示體積為1立方厘米的粒子的表面積為多少平方厘米，單位為cm2/cm3。與氮吸附法測(cè)試方法不同，因此測(cè)試結(jié)果有差異。
⑽ 平均粒徑：所測(cè)顆粒的平均粒徑值。平均粒徑可用個(gè)數(shù)平均粒徑D[1,0]、直徑（長(zhǎng)度）平均粒徑D[2,1]、面積平均粒徑D[3,2]和體積平均粒徑D[4,3]表示。為便于理解，舉例如下：

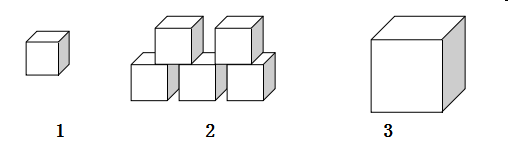

圖示：
1 | 2 | 3 | 總和 | |
粒徑 | 1μm | 5μm | 10μm | |
個(gè)數(shù) | 1個(gè) | 5個(gè) | 1個(gè) | 7 |
長(zhǎng)度 (直徑) | 1×1 | 5×5 | 10×1 | 36 |
面積 | (1×1)×1 | (5×5)×5 | (10×10)×1 | 226 |
體積 | (1×1×1)×1 | (5×5×5)×5 | (10×10×10)×1 | 1626 |
按上表頻度分布表示如下：
粒徑(μm) | 個(gè)數(shù) | 個(gè)數(shù) 頻度 （%） | 直徑 | 直徑 頻度 （%） | 面積 | 面積 頻度 （%） | 體積 | 體積頻度 （%） |
1 | 1 | 14.29 | 5 | 2.78 | 1 | 0.44 | 1 | 0.06 |
5 | 5 | 74.43 | 25 | 69.44 | 125 | 55.31 | 625 | 38.44 |
10 | 1 | 14.29 | 10 | 27.78 | 100 | 44.25 | 1000 | 61.5 |
總和 | 7 | 40 | 226 | 1626 |
個(gè)數(shù)平均粒徑D[1，0]：
直徑(長(zhǎng)度)平均粒徑D[2，1]：
面積平均粒徑D[3，2]：

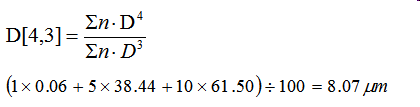

體積平均粒徑D[4，3]：
（注：測(cè)試報(bào)告中平均粒徑均為體積平均粒徑）
（12） 等面積圓直徑:用與被測(cè)圖形面積相等的圓的直徑，表征被測(cè)圖形的直徑。
（13）等周長(zhǎng)直徑：用與被測(cè)面的周長(zhǎng)相等的圓的直徑表征被測(cè)面積的直徑。
（14）長(zhǎng)軸：作一組平行線與被測(cè)粒子外切, 如圖所示,當(dāng)平行線之間的距離最長(zhǎng)時(shí),該距離為長(zhǎng)軸的長(zhǎng)度。
（15）短軸：作一組平行線與被測(cè)粒子外切, 如圖所示,當(dāng)平行線之間的距離最短時(shí),該距離為短軸的長(zhǎng)度
（16）Model：測(cè)試模式。顆粒有粗細(xì)，采用不同的程序?qū)Σ煌降牧Ｗ舆M(jìn)行分段測(cè)試。程序分為：標(biāo)準(zhǔn)程序、微粉程序、超微粉程序和粗粉程序。
相關(guān)產(chǎn)品
更多
相關(guān)文章
更多
技術(shù)文章
2024-09-04技術(shù)文章
2024-09-04技術(shù)文章
2024-05-15技術(shù)文章
2024-05-15
虛擬號(hào)將在 秒后失效
使用微信掃碼撥號(hào)
