XRD軟件應用技巧 | 使用Data Viewer輕松制作多譜圖層疊比較圖

XRD軟件應用技巧 | 使用Data Viewer輕松制作多譜圖層疊比較圖
馬爾文帕納科  2023-08-28  |  閱讀:2716

手機掃碼查看

本文由馬爾文帕納科亞太應用中心技術經理朱曉東供稿


本文摘要

本文將向您介紹如何利用Data Viewer數據讀譜軟件,將馬爾文帕納科衍射儀測量獲得的XRD譜圖,輕松制作成學術文章中常用的多譜圖層疊比較圖。


關于Data Viewer 軟件

多譜圖層疊比較是學術文章中常見的XRD附圖,一般用Origin等軟件做圖,但是先要轉化數據格式,再把多個數據一個一個導入到Origin里,然后調整各個譜圖間的間距,改變兩個坐標軸的標注等等步驟,有些繁瑣。而對于Malvern PANalyitcal衍射儀測量得到的XRD譜圖,其實可以用Data Viewer軟件輕松獲得。


Data Viewer是馬爾文帕納科開發的XRD數據看譜軟件:免費,無需激活。一般來說,可以在測量軟件Data Collector的安裝光盤里找到它的安裝程序(在光盤底目錄的External子目錄里)。


使用Data Viewer 軟件制作層疊比較

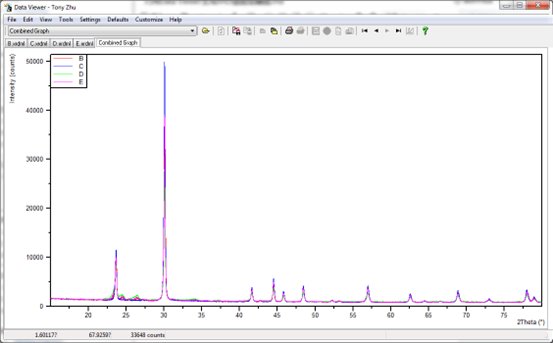

1:如下圖,用Data Viewer打開要做層疊比較的譜圖數據,這時Data Viewer會自動生成一個Combined Graph標簽來把所有打開的數據放在同一個圖里:

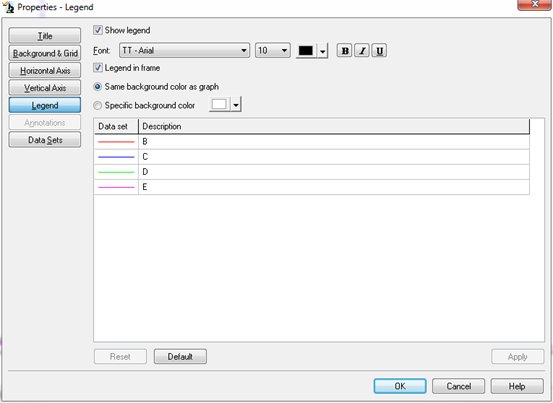

2:如下圖,雙擊Combined Graph圖中左上角的圖例,會打開一個對話框:

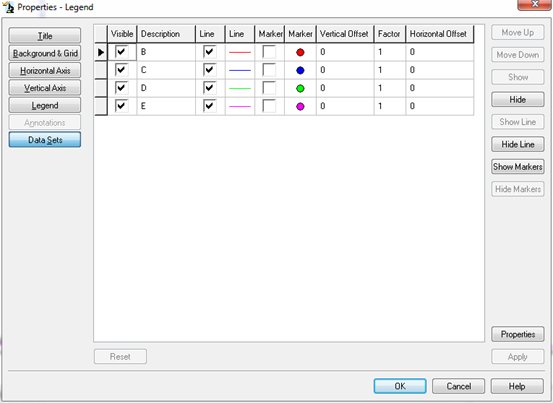

3:點擊該對話框左側按鈕列里的Data Sets按鈕:




數據譜線設置列表中

各選項列的定義:

? Visible:設置是否在Combined Graph中顯示該數據;

?Description:可修改該數據在圖例中的名稱;

? Line:可選框列設置是否顯示該數據的線條(雙擊Line線條列可設置線條的顏色/粗細/線型);

? Marker:可選框列設置是否顯示該數據的數據點(雙擊Marker形狀列可設置數據點的顏色/形狀/尺寸);

?Factor:可設置該數據強度的整體縮放(不改變原始數據,只改變在Combined Graph圖中的顯示);

?  Horizontal Offset:可設置該數據譜線在圖中的左右平移(不改變原始數據,只改變在Combined Graph圖中的顯示);

? Vertical Offset:可設置該數據譜線在圖中的的上下平移(不改變原始數據,只改變在Combined Graph圖中的顯示)

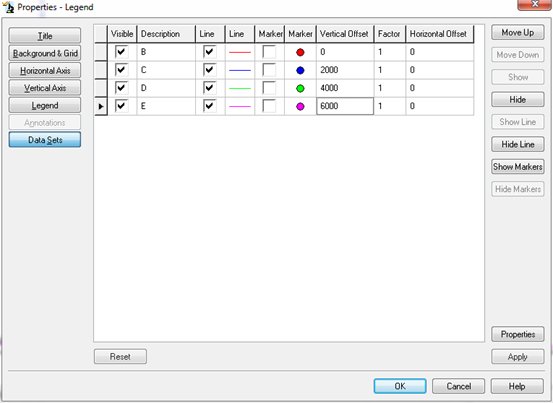

在縱坐標線性坐標下(圖上右鍵菜單選中Linear),將幾個數據的Vertical Offset設置為等差數列,即可將它們的譜線上下等間距層疊開:

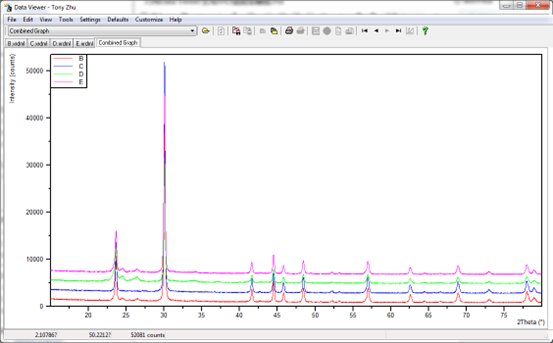

4:設置完成后,點擊OK按鈕,然后就得到我們想要的效果了:



5:要往圖上添加符號(如+、*、#、$等)來標識不同物相,可以用圖上右鍵菜單New Annotation...,已添加上的標識可以用鼠標拖動來改變它的位置,也可以雙擊它去設置它的字體/顏色/尺寸/連接線等;


6:接下來可以用菜單Edit - Copy Graph to Clipboard(快捷鍵Ctrl+C)將圖復制到剪貼板,或者可以用菜單File - Save Graph as...將圖保存為圖片格式,然后粘貼到文章中即可。
