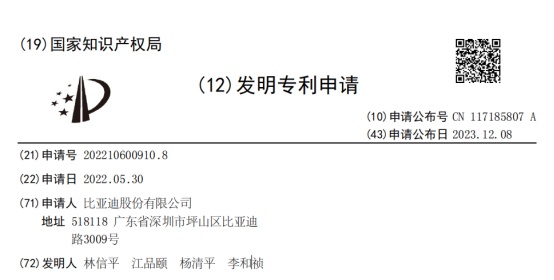

中國粉體網訊  近日，據國家知識產權局公告，比亞迪股份有限公司申請一項名為“一種氧化釔穩定氧化鋯陶瓷材料及其制備方法、電子設備”的發明專利，公開號CN117185807A。

比亞迪劍指何方？

據上述專利摘要顯示，本申請?zhí)峁┝艘环N氧化釔穩定氧化鋯陶瓷材料及其制備方法、以及含有該陶瓷材料的電子設備。所述氧化釔穩定氧化鋯陶瓷材料相對于現有技術的氧化釔穩定氧化鋯陶瓷材料強度較高，能滿足移動智能設備的后蓋對于材料的強度要求。

看來，比亞迪盯上的是陶瓷背板。

目前，隨著5G時代的到來，移動智能設備的后蓋材料也提出了新的要求，尤其是在材料的信號通過性能方面有更高的要求，而傳統的金屬材料會產生電磁屏蔽效應，不能滿足使用要求。氧化鋯陶瓷材料由于具有優異的力學性能，溫潤的手感，以及優異的信號穿透性能，在滿足5G信號傳輸及無線充電等功能方面?zhèn)涫芷诖��?/p>

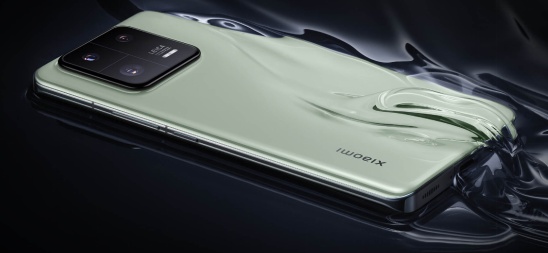

采用陶瓷材質背板的小米13Pro

但是，在前幾年推廣過程中，出現了一些阻力導致陶瓷背板叫好不叫座，例如價格昂貴，這主要是由其復雜繁瑣、高成本的生產工藝（需要經歷約16道工序，其中熱壓燒結、拋光等程序生產成本高）以及低良品率導致的；再例如陶瓷“易碎”的特性始終讓普通消費者心有顧慮，光潔的陶瓷表面的耐臟性較差，無線充電功率限制等。

而目前，情況似乎正向好的方向轉變。

首先，隨著技術的進步，納米陶瓷粉料、成型燒結、特別是后續的精密加工的成本都顯著下降；良率低的問題也正得到解決，良率由最初的30%左右現已提升到70%以上。

此外，工信部在2023年印發了《無線充電（電力傳輸）設備無線電管理暫行規定》，其中規定：移動、便攜式無線充電設備的工作頻率范圍為100-148.5kHz、6765-6795kHz、13553-13567kHz頻段，且額定傳輸功率不超過80W，這就意味著包括智能手機、移動電源、家用無線充電器、車載無線充電器在內的這些產品，無線充電功率放開到80W，比起之前快了不少。陶瓷背板作為實現電子產品無線充電的關鍵部件，有望再次走入大家的視野。

在氧化鋯領域，比亞迪已是“老司機”

比亞迪電子（國際）有限公司是比亞迪股份有限公司的子公司，1995年成立于深圳，原為比亞迪股份有限公司的手機零部件及模組部門。

比亞迪電子按照終端領域劃分為消費電子、汽車、智能產品三大業務模塊，具體涉及智能手機、電腦、平板、戶內儲能、無人機等智能產品、汽車智能系統、醫療健康產品。公司傳統優勢的智能手機業務主要為華為、小米、三星、榮耀、OPPO、vivo、摩托羅拉等海內外品牌方提供手機零部件及整機組裝，核心產品包括金屬中框、玻璃后蓋、整機組裝�？梢婋娮赢a(chǎn)品所涉及的背板、零部件等是其主營業務之一，其研發氧化鋯的最終目的還是服務于自己在這方面的業務。

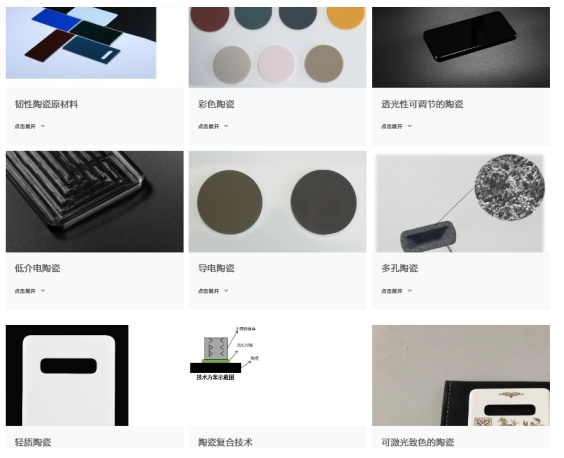

比亞迪電子氧化鋯產品及技術

在陶瓷方面，比亞迪電子一直致力于功能性陶瓷和精密結構陶瓷的研發及生產。在傳統的結構陶瓷基礎上，比亞迪自主研發的增韌陶瓷，滿足了市場對大尺寸外觀結構陶瓷的需求。比亞迪擁有從陶瓷粉造粒、毛坯成型、燒結，精密外形尺寸加工、拋光、后處理等完整的材料及制造技術，通過in-house完整的制程驗證，不斷改良陶瓷材料配方，將為大尺寸結構陶瓷，尤其是3D結構陶瓷的大規模市場應用，掃平材料及工藝壁壘。

目前，其研發了提高氧化鋯韌性、提升其抗摔能力的方法，并在此方法上開發出了顏色各異、靚麗外觀的超韌氧化鋯陶瓷。該材料已經應用于手機蓋板、智能穿戴設備等產品。

延伸閱讀：氧化釔穩定氧化鋯是什么材料？

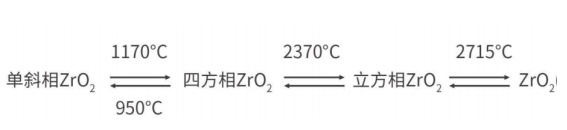

在熱力學上，純ZrO₂有三種不同的晶型：單斜氧化鋯（m-ZrO₂）、四方氧化鋯（t-ZrO₂）、立方氧化鋯（c-ZrO₂），它們分別穩定存在于低溫、中溫、高溫區，其中t-ZrO₂、c-ZrO₂是無法在室溫下存在。

ZrO₂的相變伴隨著較大的溫度滯回體積變化，因此，任何純ZrO₂制成的部件在燒結完成冷卻過程中都會發生崩解，這增加了部件發生災難性失效的幾率，從而限制了其應用。此外，由于ZrO₂具有較差的導電率，使用傳統放電機制（EDM）加工ZrO₂也帶來了一些問題。為避免體積效應的出現，就需要阻止氧化鋯在溫度變化的過程中發生相變反應，經過前人不懈的努力，最終尋找到了室溫溫度下四方氧化鋯的方法——離子摻雜穩定氧化鋯。

穩定劑主要為稀土氧化物（Y₂O₃、CeO₂等）及堿土金屬氧化物（CaO、MgO等）。其中，氧化釔是最重要、最常用的穩定劑，由其穩定的氧化鋯被稱為氧化釔穩定氧化鋯，除應用于電子產品的背板、蓋板外，在以下領域也有極其重要的應用。

生物材料

與其他傳統修復材料相比，釔穩定氧化鋯具有能與金屬相媲美的機械性能，可完全承受后牙的咀嚼力，材質、顏色與周圍自然牙齒組織接近，對X光射線無阻射作用，臨床不必擔心與磁場有關的檢查，且組織相容性良好，因此在義齒及人工關節等生物醫療方面?zhèn)涫荜P注。

特種機械零部件

陶瓷材料的脆性限制了其應用發展，納米陶瓷是解決陶瓷脆性一種非常重要的途徑。實驗證明，可以利用ZrO₂四方相相變?yōu)閱涡毕喈a(chǎn)生顯微裂痕和殘余應力對陶瓷進行增韌。因此，以釔穩定氧化鋯陶瓷為代表的陶瓷材料在軸承、軸套、閥球、殼體等機械領域有廣泛應用。

固體氧化物燃料電池

固體氧化物燃料電池（SolidOxideFuelCell，簡稱SOFC）屬于第三代燃料電池，是一種在中高溫下直接將儲存在燃料和氧化劑中的化學能高效、環境友好地轉化成電能的全固態化學發電裝置，被普遍認為是在未來會得到廣泛普及應用的一種燃料電池。

目前認為，SOFC系統中有2個構件，即陽極和電解質都會涉及釔穩定氧化鋯材料。

熱障涂層（TBC）

以燃氣渦輪機葉片為例，作為普通用途的燃氣渦輪機葉片的使用溫度在960～1100℃；軍用飛機中的燃氣輪機燃氣溫度高達1600℃；至于商用飛機的燃氣輪機燃氣溫度也高達1500℃。然而用于生產渦輪葉片的鎳基超強耐熱合金的最高工作溫度只有1100℃。隨著燃氣輪機燃氣溫度的提高，相對于開發新型高溫耐熱合金材料來講，致力于燃氣輪機渦輪葉片保護成本要低得多。應用于燃氣輪機的渦輪葉片表面，以起到隔熱作用來提高燃氣輪機使用溫度，進而提高燃氣輪機效率，并延長渦輪葉片的使用壽命是熱障涂層的最重要應用之一。

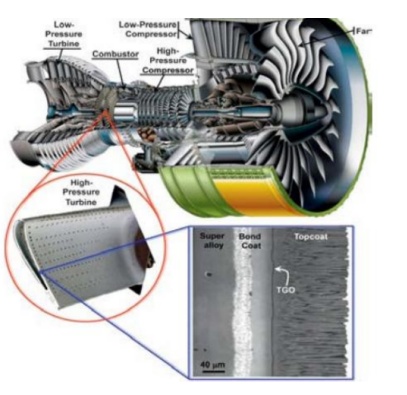

熱障涂層示意圖

經過多年的研究發現，以6%～8%Y₂O₃部分穩定的ZrO₂（6%～8%YSZ）熱循環壽命最長，而且有更好的抵抗Na₂SO₄和V₂O₅腐蝕的能力，成為目前陶瓷層材料的最佳選擇。

光纖連接器陶瓷插芯

氧化釔穩定氧化鋯因其優異的力學性能、化學穩定性和極高的精密度等，可以用來制備光纖連接器的稀土結構陶瓷光纖插芯（精密針）和套筒，是光纖網絡中應用面最廣并且需求量最大的光纖無源器，是信息網絡基礎設施建設的重要組成部分。

此外，釔穩定氧化鋯在特殊刀具、耐火材料、三元鋰電池正極材料摻雜等方面也有重要應用。尤其是在三元鋰電池正極材料中的應用，與生物材料被認為是當下最受關注的兩大方向。

參考來源：

[1]國家知識產權局專利局

[2]中國粉體網

[3]粉體大數據研究

[4]比亞迪電子官網

（中國粉體網編輯整理/山川）

注：圖片非商業用途，存在侵權告知刪除
