球磨機作為一種常見的粉磨設備，被廣泛應用至電力、化工、礦山、水泥等加工部門。目前，市場上流行的球磨機種類繁多、功能多樣、價格不一，因此企業在進行選購時面對眼花繚亂的球磨機，常常無從選擇。一般地，企業在進行球磨機選用時，必須綜合物料性質、磨料要求、生產環境、能耗情況等因素，科學比較和篩選，最終選出最適合其使用要求的球磨機。
目前根據筒體的形狀、磨機裝入的研磨介質形狀、卸料方式、排礦方式、傳動方式、作業特點可以將其分為短筒球磨機、中長筒球磨機、長筒球磨機、鋼球磨機、棒磨機、礫石磨機、尾卸式磨機、中卸式磨機、溢流型磨機、格子型、周邊型、中心傳動球磨機、邊緣傳動球磨機、濕式磨機、干式磨機等。

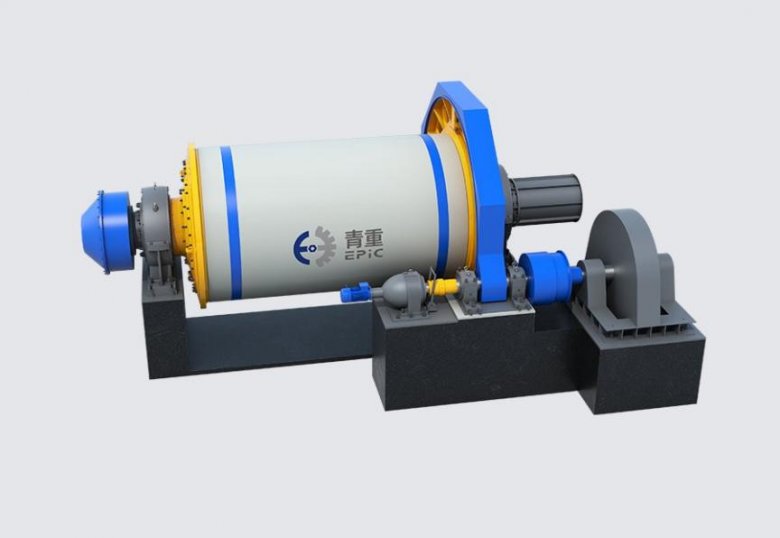

干式球磨機
其中，按照作業特點分布的濕式磨機和干式磨機不同點在于，濕式磨機給料的同時加入水，排料成一定濃度的料漿而排出，在閉路系統中與水力分級設備組成閉路作業。干式磨機是排料有的用風流抽出，磨機與風力分級裝置組成閉路，如水泥磨采用自流排料。
目前，對于選礦企業來說，實現全流程的優化控制和節能降耗是所急需解決的問題，據悉，磨礦過程是選礦生產流程的“瓶頸”作業，其目的是將破碎后的原礦通過大型濕式球磨機研磨成粒度合格的礦漿，為選別過程提供原料。球磨機的運轉率和效率通常決定了磨礦過程甚至選礦全流程的生產效率和指標。

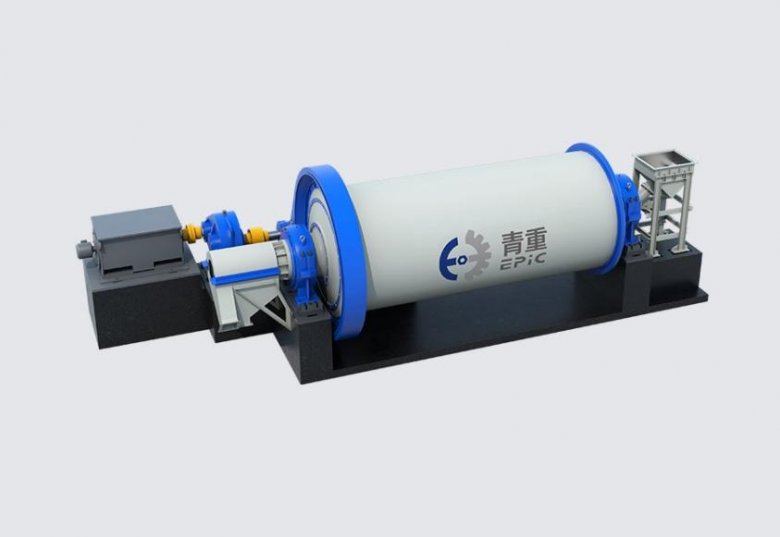

濕式節能格子型球磨機
濕式球磨機( 磨機內物質包括物料、鋼球和水) 研磨物料過程的機理比水泥磨、煤磨等干式球磨機更為復雜，涉及破碎力學、礦漿流變學、機械振動與噪聲學以及導致金屬磨損和腐蝕的“物理－力學”與“物理－化學”等多個學科。

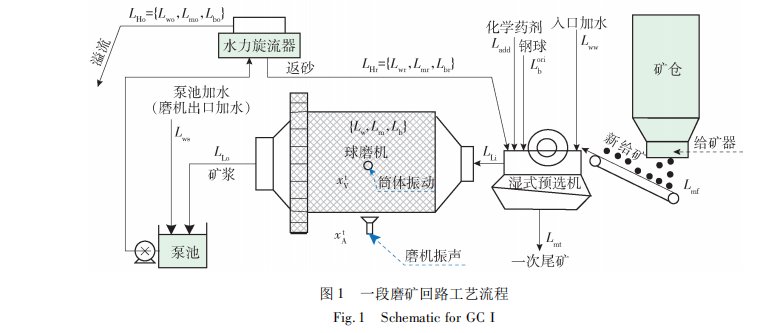

原礦通過振動給料機給到運輸皮帶，然后輸送至濕式預選機，進入一段磨礦回路( GC I) 。在 GC I 內，濕式預選機通過磁力選擇有用礦石和拋尾礦，然后混合來自一段旋流器的沉砂以及周期性添加的鋼球，通過給礦器進入一段球磨機；球磨機依靠筒體旋轉帶動鋼球?qū)ΦV石進行沖擊破碎，形成礦漿；礦漿依靠自身的流動性排出磨機，進入一段泵池，與泵池內的新加水混合后的礦漿一起被泵入一段旋流器; 一段旋流器將礦漿分為粒度較細的溢流和較粗的沉砂，后者進入一段球磨機再磨，構成一段球磨的閉路循環；前者進入一次磁選機進行選別，選別的溢流為尾礦，沉砂則進入二段磨礦回路( GC II) 。GC II 的研磨過程是與 GC I 相同的閉路循環過程。

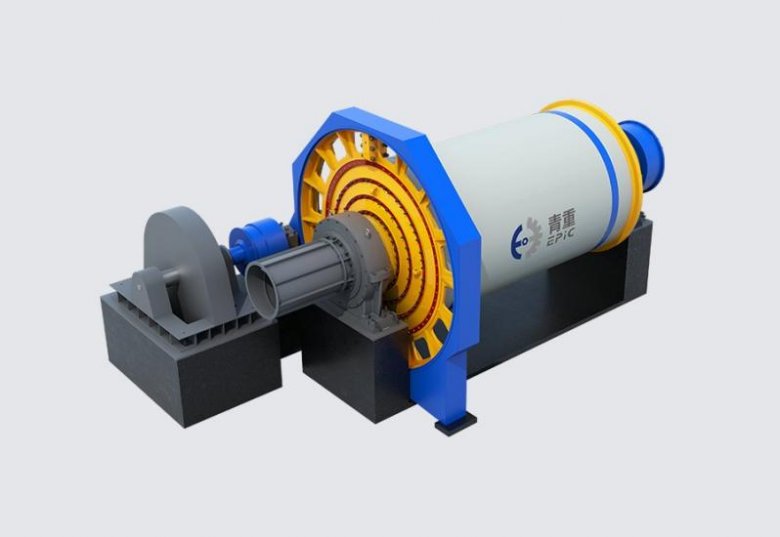

今天小編給大家推薦的這款濕式溢流型滾動軸承節能球磨機是由青島青重機械生產的一款采用滾動軸承、高效節能的溢流型球磨機設備。
青島青重機械制造有限公司總部成立于2006年,是一家專業從事全套選礦設備，集研發設計生產于一體的大型現代化制造型企業，主要產品有給礦機,破碎機,篩分設備,運輸設備,球磨機,分級機,浮選機,濃縮機,攪拌槽等，并為客戶提供全套的售前、售中和售后服務, 例如選礦試驗、工藝流程設計、設備加工生產、安裝調試、工人培訓、達標達產等一條龍服務,為客戶提供經濟的選礦方案和節能高效的選礦設備。
產品展示
【處理能力】：可高達160t/h
【應用范圍】：常用于磨礦細度較細的礦石。
【產品改進】：該直筒溢流球磨機的傳動采用滾動軸承代替滑動軸承，大大降低摩擦力，啟動容易、節能20-30%。
優勢特點
該節能球磨機的采用大型雙列調心滾子軸承，大大降低了摩擦力，啟動容易，可節能20-30%；
采用波型襯板，增加了球礦接觸表面，加強研磨作用，且對礦石有提升能力，減小了能耗；
大排礦口，生產能力大；
直徑2.1米以下(不包含2.1米)小型球磨機，采用整體機架，便于土建施工和設備安裝；
油霧潤滑裝置，保證大小齒輪潤滑可靠。
工作原理
工作原理由滾動軸承支承，通過傳動機械使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動，礦漿高出排礦端中空軸的下邊緣而自流溢出。中空軸帶有反螺旋葉片，可將溢流的鋼球及粗礦塊返回磨機內。該新型球磨機設備結構由進料部、主軸承、回轉部、傳動部（大小齒輪裝置）、空氣離合器、主電機、慢速傳動裝置、頂起裝置及潤滑系統、電控系統等組成。
