中國粉體網訊 隨著非金屬礦產資源在經濟社會各個領域的應用，非金屬礦產資源的開發力度明顯增強，由于這些非金屬礦在很多領域應用時存在粉體利用的形式，使行業內對非金屬礦粉體加工技術提出了更高的要求，比如超細。
1 超細非金屬礦物粉體
超細粉體，是指粒徑在微米級到納米級的一系列超細材料。目前，非金屬礦物粉體在現代高技術新材料中的廣泛應用是以其特有的功能為前提的。而多數非金屬礦物功能性的發揮有賴于粒度大小、分布及粒形。如在高聚物基復合材料中的增強或補強性、陶瓷材料的強度和韌性、作為造紙和涂料顏料的遮蓋率、著色力以及粉體的電性、磁性、光性、吸波與屏蔽、催化、吸附、流變、抗菌、脫色、粘結等都與其粒度大小、粒度分布及顆粒形狀有關[1]。
由于超細粉體具有比表面積大、表面活性高、化學反應速度快、燒結溫度低且燒結體強度高、填充補強性能好、遮蓋率高等優良的物理化學性能。許多應用領域要求非金屬礦物原（材）料的粒度微細（微米或亞微米）。
目前，按照我國礦物加工行業的共識，將超細粉體定義為粒徑100%小于30μm的粉體。按照粒度的不同，超細粉體可分為:微米級(粒徑1～30μm)、亞微米級(粒徑1～0.1μm)和納米級(0.001～0.1μm)。超細非金屬礦物粉體在光學、磁學、聲學、電學和力學等性質上表現出很大的優越性，已被廣泛應用于醫藥、化工、電子、能源等多個領域[2]。
2 超細非金屬礦物粉體的加工
超細粉體的制備方法有很多，按照形成介質，可以分成三類：氣相法、液相法和固相法。氣相法包括高頻感應加熱技術、等離子體制備技術等，適合制備純度高、粒子粒徑分布窄、粒徑小且粒度分布均勻的超細粉體；液相法主要有化學液相還原法、溶膠-凝膠法、超聲波霧化法和水熱法等；固相法主要采用的是機械粉碎法。
從制備原理上分，超細粉體的制備又可以分為化學法和物理法兩種。化學法是通過化學反應，由離子、原子等經過晶核形成和長大制取所需超細粉體。優點是可制備純度高、粒徑尺寸較小、粒度分布較窄、形貌好的超細粉體。缺點是產量低、成本高和工藝復雜；物理法是通過機械力的作用使物料粉碎。優點是成本較低，工藝相對簡單，產量大，適應于大批量工業生產。而且在粉碎過程中產生機械化學效應，能使粉體活性提高[2-3]。
目前在超細非金屬礦粉體的加工中，物理法是主要的制備方法。而且一般來說，將原料制成超細粉體的過程主要分為粉碎和分級兩個步驟。物料首先進入超細粉碎設備進行粉碎，由于每個顆粒的結構不同，粉碎所需要的能量存在差異，而且在粉碎設備中受到的作用力也不相等，所以粉碎完成后的細小顆粒形狀大小都不相同，只有部分顆粒符合粒度要求。而在實際生產過程中，經常會通過延長粉碎時間來使顆粒充分粉碎，使其達到粒度標準，這樣不但增加能耗，還有可能導致過度粉碎現象。因此，需要將粒度達到要求的顆粒及時分離出來，所以超細分級技術在超細粉體的制備過程中也具有重要作用[4]。
3 超細粉碎設備研究現狀
目前常用的超細粉碎設備主要有沖擊式磨機、攪拌磨機、氣流磨機和振動磨機等。
3.1沖擊式磨機[5]
沖擊式磨機是利用圍繞水平或垂直軸高速旋轉的回轉體（棒、錘和葉片等）對物料產生激烈的沖擊和剪切等作用，使其與器壁或固定體以及顆粒之間產生強烈的沖擊碰撞從而使顆粒粉碎的超細粉碎設備，可用于中等硬度物料粉碎，如滑石、大理石和方解石等。入料粒徑一般在8mm以內，產品粒度可達到3～74μm。

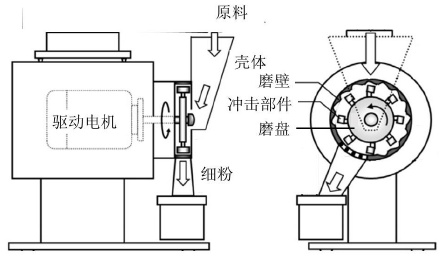

高速沖擊磨結構簡圖
沖擊式磨機的主要優點是可調節細度、結構簡單、安裝緊湊、操作容易、占地面積小和效率高等；缺點是高速運行過程中會產生過熱現象。因此，在完善設備時，可考慮使用冷卻方式，同時為了避免零件磨損較大，應采用抗壓耐磨性能好的材料。
3.2攪拌磨機
攪拌磨機是具有發展前景的超細粉碎設備之一，具有多種類型，如按照安放方式分為立式攪拌磨機、臥式攪拌磨機、盤式攪拌磨機；按照工藝方式分為螺旋式攪拌磨機、間歇式攪拌磨機、循環式攪拌磨機、連續式攪拌磨機等。
整體而言，攪拌磨機主要是通過攪拌軸的旋轉，攪動筒體內充填的磨礦介質(鋼球、氧化鋯球、瓷球、剛玉球和礫石等)和物料，使其在筒體內運動，多被用于非金屬礦深加工，制備顏料等。入料粒徑一般在3mm以內，產品粒度在0.1～45μm之間。影響攪拌磨機磨礦效果的關鍵工藝參數包括攪拌器轉速、礦漿濃度、料球比、介質屬性和滯留時間等[5-6]。

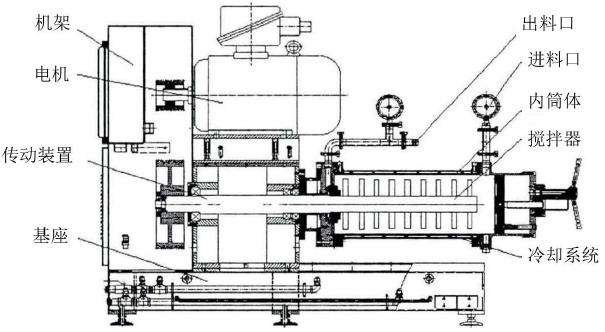

介質攪拌磨結構簡圖
較傳統球磨機而言，攪拌磨機磨礦具有更加顯著的優勢：①攪拌磨機工作時筒體固定、攪拌器旋轉，解決了球磨機筒體旋轉導致能量損耗大的問題；②相比于球磨機沖擊粉碎和研磨結合的磨礦方式，攪拌磨機主要依靠研磨作用輔以少量沖擊實現物料粉碎，緩解了聲、發熱和振動等造成的能量消耗，提高了細磨效率；③攪拌磨機設備的占地面積相對較小，結構簡單，安裝方便快捷[6]。
3.3振動磨機
振動磨機是以球或棒為介質，加工產品細度可至幾微米的超微細粉碎設備，工作原理是利用研磨介質在作高頻振動的筒體內對物料進行沖擊、研磨和剪切等作用，使物料在短時間內被粉碎�？蓮V泛用于化工、冶金、建材、陶瓷、耐火材料和非金屬礦等行業的超細粉體加工。入料粒徑一般在6mm以內，產品粒度在1～74μm之間。振動磨機具有體積小、能耗低、產量高、結構緊湊、操作簡單、維修方便和產品粒度均勻等優點，缺點是噪音大和對零件要求高等[5]。
3.4氣流磨機[5-7]
氣流磨機工作原理是將壓縮空氣通過噴管加速氣流，噴出的射流帶動物料作高速運動，使物料碰撞、摩擦剪切而粉碎，大多應用于大理石、高嶺土和滑石等中等硬度以下的非金屬礦物超細粉碎加工中，也可用于保健食品、稀土和化工原料等加工中。進料粒度一般控制在1mm以下，成品粒度在1～30μm之間，但生產能力較小。

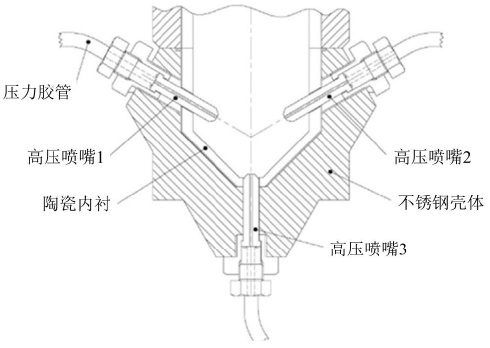

氣流磨結構簡圖
氣流磨機具有自動化程度高和產能大的優點，缺點是設備造價高、占地面積大、能耗大、高細度產品少、零件磨損較大和缺乏自主創新機型等。由于氣流磨機是我國研究最多、型號最全、技術較為成熟的超細粉碎設備，因此在市場上很受歡迎。目前可根據氣流磨結構或者工作方式的不同將其劃分為：水平圓盤式（扁平式）氣流磨。循環管式氣流磨、對噴式氣流磨、靶式氣流磨、流化床式氣流磨等。
3.5其它設備
行星式球磨機：行星球磨機結構主要分為立式和臥式2種，其單一磨筒與普通球磨機是幾何相似的，區別在于行星球磨機各個磨筒在自轉的同時需要公轉。行星球磨機的高粉磨能力和高能量利用率使其在超細粉體的制備、機械力化學、機械合金化等應用領域得到較廣泛的應用。適用于高硬度材料，粒度可達0.1μm。特點是研磨介質易磨損，適用于小批量生產。
環輥磨：從本質上來看，環輥磨屬于中小型超細粉碎設備，在多年的發展過程中，環輥磨的應用范圍逐步擴大，且表現出了越來越明顯的設備優勢。從其具體的應用效果來看，工藝操作相對簡單，且粉碎比相對較大，加工作業過程中的單位能耗較低，符合節能環保要求。根據當下非金屬礦粉體加工中的環輥磨應用，給料粒度應不超20mm，在設備內部設置分級裝置，加工過程中完全可以根據標準來進行產品細度的有效調整[8]。
不管粉體行業如何發展，獲得超細非金屬礦物粉體的主要手段仍然是機械粉碎方式�！肮び破涫�，必先利其器”。未來，應加強基礎理論研究和加大科技投入，在現有設備的基礎上優化工藝流程，不斷提高創新能力，開發出高技術含量、綠色經濟、低能耗、低排放、具有高附加值的超細粉碎設備。
4 超細分級設備研究現狀
超細粉體的分級是根據不同粒徑顆粒在介質中受到離心力、重力、慣性力等的作用，產生不同的運動軌跡，從而實現不同粒徑顆粒的分離，進入到各自的收集裝置中。
超細分級按采用介質的不同，一般分為干式和濕式兩種。濕式分級以液體為分散介質，分級精度較高，均勻性好。但濕式分級存在干燥、廢水處理等一系列后續操作問題，因而限制了它的發展。
根據不同的分級原理，干法分級設備可分為三種：慣性式、射流式以及離心式。其中，根據不同粒徑的顆粒慣性不同，施加作用力使顆粒沿不同方向運動實現分級的分級機稱為慣性式分級機。綜合運用Coanda效應、慣性分級及迅速分級等原理的分級機稱為射流分級機。由于產生離心力場通常比重力場強，因此離心式分級機是開發較多的一類超細分級機。根據離心力場中流場的不同又可分為強制渦型和自由渦（或準自由渦）型兩類。雖然干法分級存在容易造成空氣污染和分級效率較低等缺點，但是由于其使用空氣作為介質，成本較低，且無需進行干燥、再分散等后處理，分級過程更加簡便、高效節能，因此廣泛應用于粉體制備領域[9]。

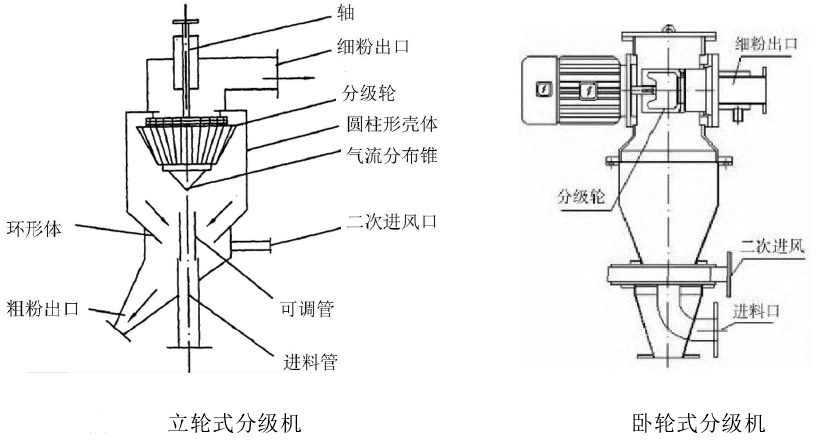

目前工業生產中應用較廣泛的分級設備為渦輪空氣分級機，根據分級輪的安裝形式不同可分為立輪式和臥輪式。
立輪式分級機的分級輪通常為懸臂吊裝，運轉過程中會出現一些問題，如分級輪尺寸增大易導致失衡、主軸和軸承因承受過大載荷易斷裂和密封效果差等。而臥輪式分級機的分級輪為水平安裝，轉速較高時也能保持平穩運行，密封效果有較大改善，相同處理量下臥式分級機體積更小、結構更緊湊，具有振動小、壽命長等優點[4]。
隨著渦流空氣分級器的發展，學者們通過大量的理論與實踐研究，對其進行了改進，有效地提高了其分級精度和分級效率。如通過增設三次風氣流對沿錐體下降的粗顆粒進行淘析，以提高分離效率。代表機型是日本小野田公司研發的O－Sepa 型立輪式分級機[10]。
除了在原有轉子分級機基礎上進行結構尺寸結構和操作參數優化外，也有學者通過添加內構件、改變氣流進口和出口方向等開發了新型動態分級機。

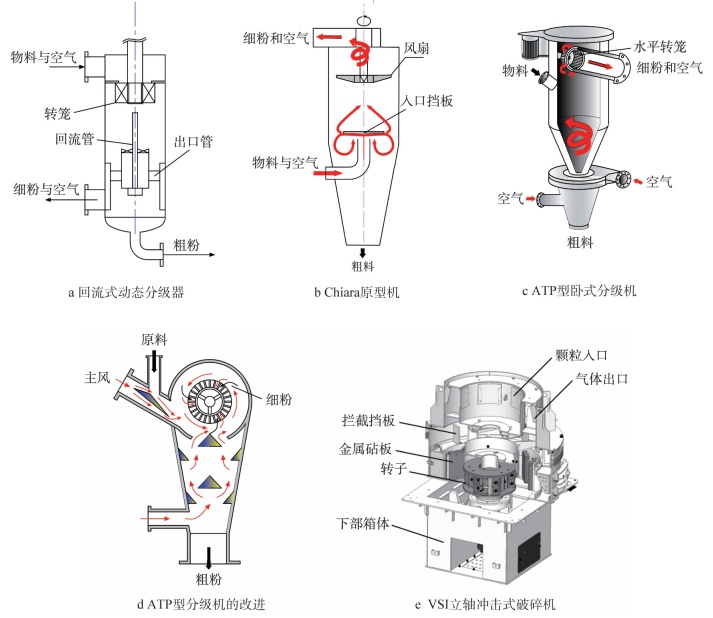

其他形式的動態分級機示意圖
就目前的研究狀況來看，未來的研究方向主要包括調控分級流場、優化分離過程、混合流型耦合分級三個方面。
結語
近年來，隨著國家對非金屬礦山資源開發和利用的重視，與之相關的非金屬礦粉體加工行業迎來了嶄新的發展，也取得了卓越的成就。在多年的探索和實踐過程中，非金屬礦粉體超細加工技術日漸成熟，市場上的技術工藝和設備越來越多，為提升產能和效益，相關企業在開展非金屬礦粉體加工的過程中，應結合自身的生產實際和需求，做好技術、工藝和設備等方面的綜合選擇，加強對加工過程中的相關參數控制和流程調整。
參考文獻
[1]鄭水林. 非金屬礦物粉體工業發展現狀[J]. 中國非金屬礦工業導刊,2005,(02):3-7.
[2]吳祖璇,張邦勝,王芳,劉貴清,解雪,劉昱辰. 超細粉體制備技術研究[J]. 中國資源綜合利用,2020,38(12):108-112.
[3]申盛偉,汪洋,朱兵兵,田進,王金地. 超細粉體制備技術研究進展[J]. 環境工程,2014,32(09):102-105+124.
[4]趙季福. 超細分級磨動力學分析與結構參數優化[D].河北科技大學,2021.
[5]李營營,李鳳久,王迪,李國峰. 超細粉碎研究現狀及其在磷礦加工領域中的應用[J]. 礦產保護與利用,2020,40(06):47-51.
[6]李椿楠,李國峰,劉立偉,李營營. 攪拌磨機的研究及應用現狀[J]. 礦產綜合利用,2021,(04):110-117.
[7]林勝. 我國超細粉碎設備的現狀與展望[J]. 中國粉體技術,2016,22(02):78-81+85.
[8]張浩鋒. 非金屬礦粉體加工技術現狀與發展[J]. 工程建設與設計,2021,(14):88-90.
[9]任成. 渦流空氣分級機流場分布規律及結構對比研究[D].北京化工大學,2019.
[10]盧道銘,范怡平,盧春喜. 顆�？諝夥旨�(jí)技術研究進展[J]. 中國粉體技術,2020,26(06):11-24.
（中國粉體網編輯整理/黑金）
