中國粉體網訊 2021年5月，金屬粉末3D打印技術被正式納入國家“十四五”重點研發計劃。隨著3D打印技術的迅速發展，制備高質量低成本3D打印用金屬粉末的技術受到國內外研究者的高度關注。
圖片來源：Pixabay
3D打印金屬粉末要具備良好的可塑性，滿足粉末純凈度高、氧含量低、粒徑細小、粒度分布較窄、球形度高、流動性好和松裝密度高等要求。目前，3Ｄ打印用金屬粉末制備方法主要包括電極感應霧化法（EIGA）、等離子旋轉電極霧化法（PREP）、等離子球化法（PA）、真空感應熔煉氣體霧化（VIGA）法及水霧化法等，相比較而言，EIGA法、PREP法、PA法制備粉末應用更為廣泛。
1 電極感應霧化（EIGA）
電極感應霧化因采用無坩堝感應熔煉技術進行制粉，有效保證了原材料的干潔度，避免了金屬粉末中夾雜物及熔煉過程造成的污染問題。

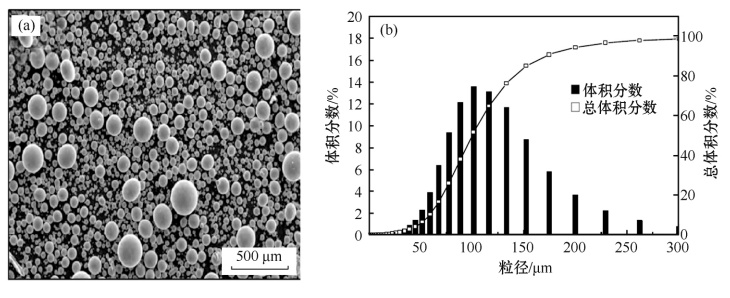

以EIGA法制備TC4合金粉末為例，粒徑分布主要在１～180μｍ范圍，EIGA法制備粉末主要為球形和近球形粉末，通過調整功率等工藝參數，細粉收得率可高達到82％，粉末球形度高達99％，滿足激光3Ｄ打印對粉末粒徑的要求；此外，EIGA法制備金屬粉末通常效率高、能耗較低，但感應線圈對電極尺寸的限制制約了大直徑電極材料霧化技術的發展，同時熔煉時電極的偏析會一定程度上造成合金粉末成分不均，制備粉末時“傘效應”會導致粉末整體粒徑分布較寬，顆粒存在較多的“衛星粉”、異形粉和空心粉，進而導致粉末流動性下降，松裝密度及振實密度較低，此外，EIGA法制備粉末還普遍存在易粘結、孔隙率高等問題。圖1為EIGA法制備TC4合金粉末SEM照片及粉末粒徑分布圖。
圖1 圖片來源：鋼鐵研究學報
2 等離子旋轉電極霧化法（PREP）

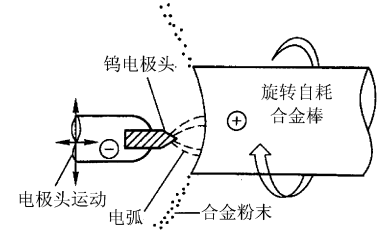

旋轉電極法是以金屬或合金為自耗電極，其端面受電弧加熱而熔融為液體，并在電極高速旋轉的離心力的作用下，將液體拋出并粉碎為細小液滴，其原理結構如圖2所示。
圖2 旋轉電極工藝原理圖
PREP法是基于熔滴在高速旋轉時的離心力作用，在惰性氣氛中因表面張力作用形成球形顆粒，在鈦及鈦合金、鐵基、鎳基合金粉末制備中有著較為廣泛的應用。
目前而言，國內PREP制粉技術已取得長足進步，工藝技術日趨成熟，制備金屬粉末其球形度可高達99.6％且無“衛星粉”和異形粉，粉末制備中無“傘效應”產生，粉末粒徑較窄，在50～125μｍ的粉末占比超過70％，且最大粒徑不超過300μｍ，粉末表面光滑，氧的質量分數低且不超過0.055％，流動性良好松裝密度較高，完全滿足３Ｄ打印對粉末的工藝要求，隨著PREP技術的不斷發展已可以滿足科研和批量生產需求，但核心技術仍與國外水平存在差距，細粉收得率仍顯不足，成本相對較高。
3 等離子球化法（PA）
球化法主要是對破碎法和理化法生產的不規則粉體進行球化處理，是獲得致密球形顆粒的最有效手段之一。其原理是利用溫度高、能源密度大的熱源 ( 等離子) ，將粉末顆粒迅速加熱熔化，并在其表面張力作用下縮聚成球形液滴，進入冷卻室后快速冷卻而得到球形粉末。
目前，球化法制備工藝主要分為射頻離子球化法和激光球化法兩種。由于初始粉體會產生一定的團聚現象，在球化過程中會使其整體熔融，導致制備的球形金屬粉末粒度增大。

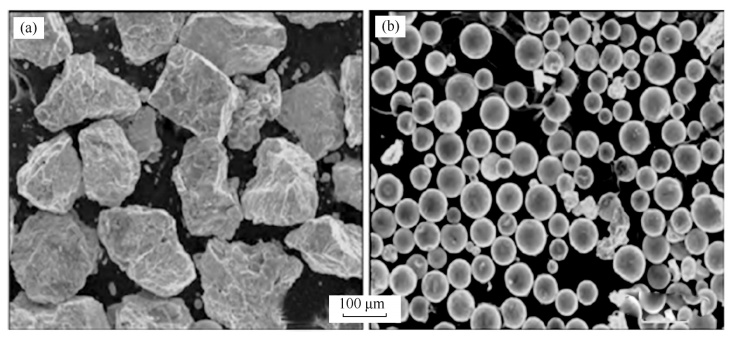

圖3 球化法處理前后的氫化鈦粉末SEM照片
等離子球化法制備的粉末多為近球形，粉末中無空心球粉但表面粘附有少量細小“衛星粉”，流動性稍差，粉末粒度則主要分布在20.7～45.4μｍ，細粉收得率可達60％～70％，適于粉末的大批量生產；但由于通常采用絲材霧化制粉，要求原材料具有良好的加工性能，制約了難變形合金粉末的制備，同時成本較高。
PA法中采用較多的是射頻等離子球化法（RFP），可將不規則的粉末顆粒由攜帶氣體通過加料槍噴入等離子體炬中，高溫等離子體使粉末迅速吸熱熔化，在表面張力的作用下形成球狀液滴，并在極短的時間內驟冷凝固，最終達到對異形粉的“整形”得到球形粉末。利用RFP法制備球形粉末通常具有工藝簡單、粉末粒度細小、球形度高、純度高、流動性良好等優點，但球化后的粉末通常需要二次篩分，效率有待提高。目前，已成功對Ti、Ｃu、Ｎi、Ｗ、Ｔa、Ｍo等金屬粉末實現球化處理。

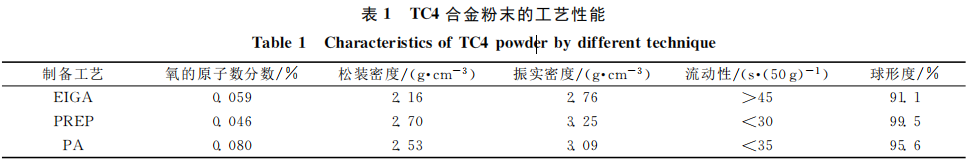

表１為EIGA、PREP及PA法制備TC4合金粉末的工藝性能對比。
隨著金屬 3D 打印產業的日新月異，3D打印金屬粉末制備技術也將進一步完善及產業化。針對 3D 打印對金屬粉末性能要求的嚴格性，目前國內具備一定的生產能力，可以實現一定規�；a(chǎn)，但仍存在工藝穩定性問題，高端 3D 打印用金屬基粉末基本依賴進口，為此，我國應加大技術投入，借鑒成熟的研發經驗，自主研發新技術新工藝，促進 3D 打印用金屬粉末制備技術的發展和進步。
參考來源：
【1】李安等.3Ｄ打印用金屬粉末制備技術研究進展.鋼鐵研究學報.2018年.
【2】尚青亮等. 3D 打印用球形金屬粉末制備工藝.云南冶金.2018年.
