中國粉體網訊 眾所周知，常見的重鈣加工方法有干法和濕法。干法加工的優勢在于有利于實現產業規�；耙欢ǔ潭鹊漠a(chǎn)品精細化。干法工藝設備主要有雷蒙磨、高速機械沖擊式粉碎機、氣流磨、球磨機、振動磨、環輥磨機和立式磨等，其中立式磨干法制粉的規�；�、精細化效益最為明顯，立式磨+二次/三次分級工藝技術已成為重鈣加工企業的首選技術。
立式磨的結構與工作原理
國內外立式磨類型繁多，但是結構原理基本一致，主要由驅動裝置、減速裝置、輥磨系統、選粉系統及輔助系統等組成。其中，磨輥和磨盤裝置是立式磨的主要工作部件。
磨盤與磨輥的幾種組合形式
立式磨工作原理：立式磨是利用磨輥與磨盤的相對運動對物料進行料床粉碎，隨著磨輥碾壓壓力增加，物料細度變��；磨細的物料靠氣流將其帶起，由其上面的分級裝置在磨內分級，粗粉落入磨盤重新被粉碎；合格細粉由風送出磨至袋收塵器收集。

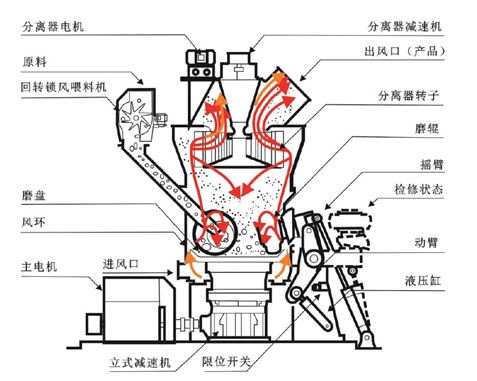

立式磨結構與工作原理
縱觀立式磨的結構與工作原理，影響立磨操作與運行的因素有入磨物料的特性、磨機壓差、系統通風量、磨輥的工作壓力等
入磨物料的特性：主要指物料的硬度、粒度、含水量和易磨性(邦德功指數)等。
磨機壓差：反映磨機內部物料循環負載情況的重要參數之一。主要由立磨風環處局部通風阻力以及選粉機選粉時產生的阻力兩部分組成。
系統通風量：主要通過風機風門的開度(或風機電機變頻調速)來調節，立式磨本體、收塵器和通風管道的漏風對磨內通風影響很大，常常是造成產量下降和運行不穩的因素。
磨輥的工作壓力：需根據喂料量、料層厚度、產品細度等因素進行合理給定。
分級機的轉速：在系統通風量一定的情況下，轉子轉速高，出磨物料細度高；反之，生產粗粉時，需降低轉子速度。
其他因素：擋料環高度；風環間隙(面積)；磨輥與磨盤的磨損。
立式磨的特點
首先，立式磨是采用碾壓、剪切原理，達到粒度要求的粉體顆粒能及時隨氣流帶走，從而避免了過研磨情況，達到節能目的。其次，立式磨集細碎、粉磨、烘干（5%以下水分）、分級、輸送功能于一身，工作效率較高，節能效果顯著。再者，根據立式磨的粉碎原理，可以滿足生產微觀結構形態破壞性小（即保持原料顆粒的原有形貌）、污染小（磨耗�。┑漠a(chǎn)品生產。
整體而言，立式磨規�；凸�(jié)能效應顯著，在很大程度上實現產品的精細化生產的同時，具有操作簡單、維護方便、工藝布置簡單、占地面積小、土建投資低、噪音小、環保性好等優勢。
立式磨在重質碳酸鈣加工中的應用
立式磨或立式磨+二次分級、三次分級工藝作為重鈣精細化加工技術的主要進展之一，該工藝主要適宜于600～2 500目重鈣粉體的規�；a(chǎn)，其最明顯的優勢在于節能。
此外，立式磨對原料的適應性強，適用于Bond功指數＜26.0的非金屬礦物粉磨分級，產品細度可以在 d 97 =10～80μm之間任意調節，單機規模大。對于方解石、滑石等Bond功指數＜15.0的非金屬礦物，其襯板和輥套等易損件的使用壽命可以達到1 000天。
立式磨應用于重鈣的加工，在工藝上基本大同小異，工藝核心是設備合理選型，而這主要取決于原料特性、成品細度和產量指標。

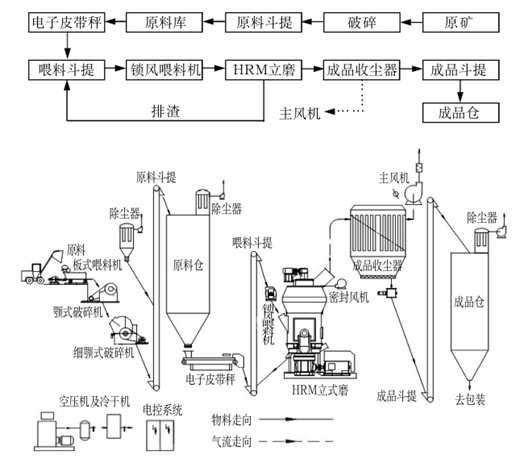

HRM 立式磨重鈣粉磨工藝流程及示意圖
誰按下了“石”力加速鍵
立式磨技術源于20 世紀20年代的德國，而國產立式磨是在水泥和礦渣行業的成功應用之后，逐漸在非金屬礦物加工行業開始興起。如今，立式磨裝備技術憑借綠色節能、產品穩定、規模化生產的優勢，在重鈣等非金屬礦粉體加工行業已經得到廣泛應用。
目前國內合肥中亞主導產品“HRM”系列立式輥磨機、黎明重工科技股份有限公司的LUM超細立磨、東莞市五全機械有限公司的VSLM超細立磨、上�？评鹂藱C器有限公司的CLUM系列超細立磨、桂林鴻程礦山設備制造有限責任公司的HLMX超細立式磨粉機、營口瑞豐粉體設備有限公司的RFLM系列超細立磨、龍巖市億豐粉碎機械有限公司的YFLM系列立磨等在重鈣領域深受青睞。

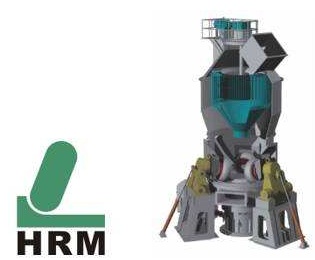

合肥中亞主導產品“HRM”系列立式輥磨機

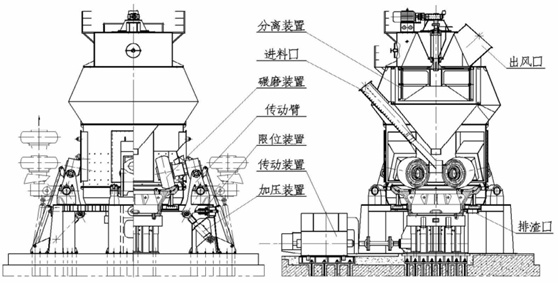

HRM1700X 超細立式磨結構示意圖
LUM超細立磨
來源：黎明重工科技股份有限公司

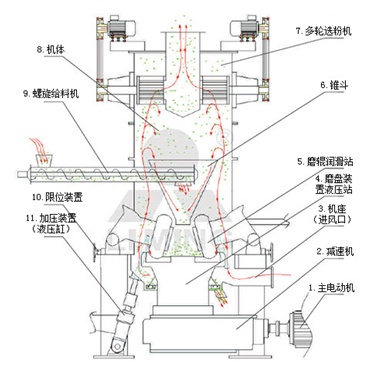

LUM超細立磨結構示意圖
來源：黎明重工科技股份有限公司
VSLM超細立磨
來源：東莞市五全機械有限公司
不同型號VSLM系列立磨的技術參數（以方解石為研磨物料）
來源：東莞市五全機械有限公司

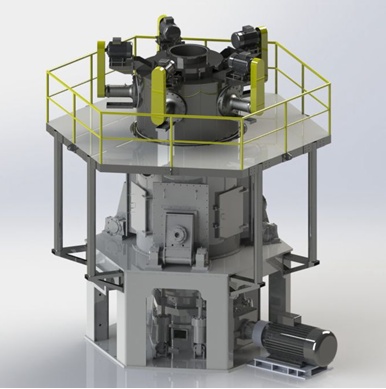

CLUM系列超細立磨
來源：上�？评鹂藱C器有限公司

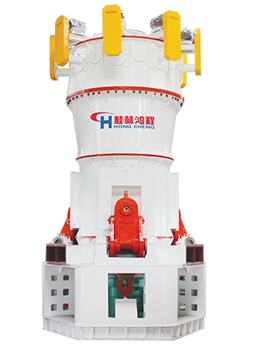

HLMX超細立式磨粉機
來源：桂林鴻程礦山設備制造有限責任公司

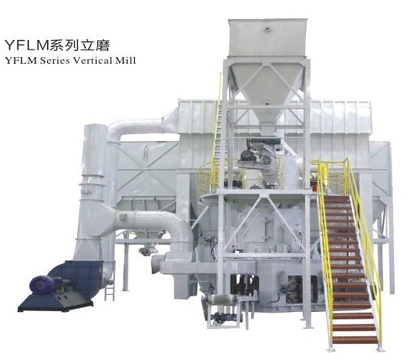

YFLM系列立磨
來源：龍巖市億豐粉碎機械有限公司
RFLM系列超細立磨
來源：營口瑞豐粉體設備有限公司

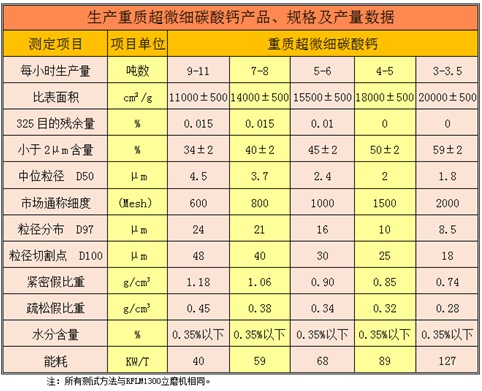

RFLM1200立式粉體研磨機生產參數（以方解石為研磨物料）
來源：營口瑞豐粉體設備有限公司
隨著國內立磨技術裝備的不斷開拓創新，近年來國產磨粉設備頻頻走出國門。如五全機械的明星產品VSLM系列超細立式磨機，是吸收德國、臺灣超細立磨技術，并采用優質的耐磨件，研發出中國內地第一款真正意義上具有二次分級技術，產品細度從400-6000目的超細磨粉設備。該設備早已獲得國外市場的認可。

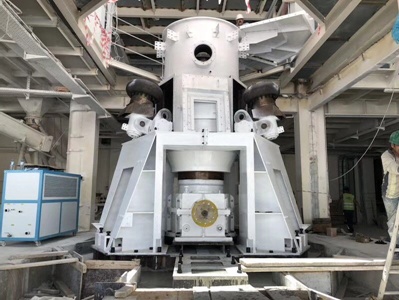

五全機械在Omya公司的安裝現場

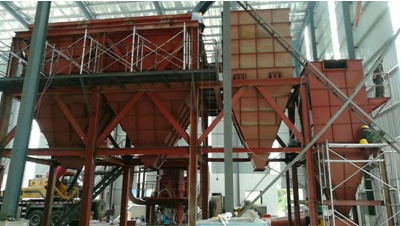

五全機械設備在非洲的調試安裝現場
迄今為止，我國包括立磨在內的超細粉碎技術與裝備經歷了從引進國外技術、裝備與國內仿制到具有知識產權或發明專利的演變。五全機械、合肥中亞、黎明重工、科利瑞克、桂林鴻程、營口瑞豐、龍巖億豐等眾多國內企業正在按下“石”力加速鍵，相關超細研磨裝備已得到國內外市場的認可。隨著超細研磨裝備與分級機技術的普及并應用，重鈣產品結構、精細化程度將進一步完善并提高，同時這也將改變國內普通產品剩余、高檔產品短缺，在市場上缺乏競爭力的局面，促進重鈣產品的創新發展。
參考資料：
秦廣超等.淺析重質碳酸鈣產業發展及其粉體裝備技術升級
李曉光.非金屬礦粉體用立式磨的研究與應用
秦廣超等.淺析立式磨在非金屬礦行業的應用進展
崔嘯宇等.重質碳酸鈣立式磨粉磨工藝及操作淺析
五全機械等相關公司官網
（中國粉體網編輯整理/三昧）
