中國粉體網(wǎng)訊  重質(zhì)碳酸鈣的生產(chǎn)方法主要有干法和濕法兩種。干法生產(chǎn)重鈣是目前國內(nèi)較普遍的方式，技術(shù)也較成熟，一般采用研磨設(shè)備與分級設(shè)備組成的加工工藝系統(tǒng)就能得到各粒度的產(chǎn)品。隨著重質(zhì)碳酸鈣越來越朝著微細(xì)化發(fā)展，尤其是生產(chǎn)2500目以上的超細(xì)重鈣，干法在技術(shù)上是可行的，但是能耗高和成本較高，在經(jīng)濟上不太可行，因此2500目以上的超細(xì)重質(zhì)碳酸鈣的生產(chǎn)主要采用濕法研磨。

濕法研磨超細(xì)重質(zhì)碳酸鈣深加工產(chǎn)品，相比于傳統(tǒng)工藝生產(chǎn)的普通重質(zhì)碳酸鈣和化學(xué)沉淀法生產(chǎn)的輕質(zhì)碳酸鈣來說，其具有細(xì)度更細(xì)、比表面積更大、化學(xué)穩(wěn)定性更高等一系列優(yōu)點。

重質(zhì)碳酸鈣的濕法研磨工藝

重鈣濕法生產(chǎn)工藝流程大致是：將原礦經(jīng)洗選后兩段破碎至 400 目左右，配制成一定濃度的漿液，加入研磨助劑，給入立式研磨機，以氧化鋯珠作為研磨介質(zhì)，通過調(diào)整磨機各項參數(shù)控制出料細(xì)度，物料經(jīng)磨細(xì)后以漿料形式排出，經(jīng)干燥除塵后收集而成。

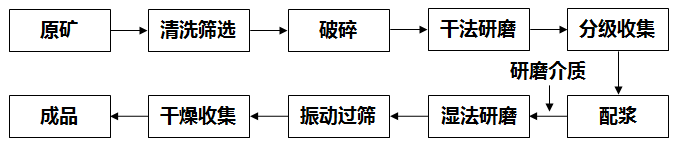

重鈣濕法研磨工藝流程

重質(zhì)碳酸鈣濕法研磨的特點

相較于干法工藝，濕法研磨的重鈣粒度更細(xì)，主要生產(chǎn) 3000 目以上產(chǎn)品，-2μm 含量一般能達(dá)到 90%；粒徑分布相對要窄，呈單峰或雙峰形態(tài)分布；而且加工的產(chǎn)品顆粒一般呈現(xiàn)為球形或者類球形；此外，產(chǎn)品質(zhì)量參數(shù)可按產(chǎn)品要求進(jìn)行調(diào)整，并可大規(guī)模生產(chǎn)，成本低。

目前濕法研磨工藝主要適用于填料和涂布級重鈣，多應(yīng)用于造紙和高檔涂料。2020年4月1日，QB/T2811-2019造紙用碳酸鈣代替QB/T2811-2006造紙研磨碳酸鈣正式實施。新標(biāo)準(zhǔn)對造紙涂布級及填料級重鈣需滿足的粒度及粒度分布要求等作了新的規(guī)定。

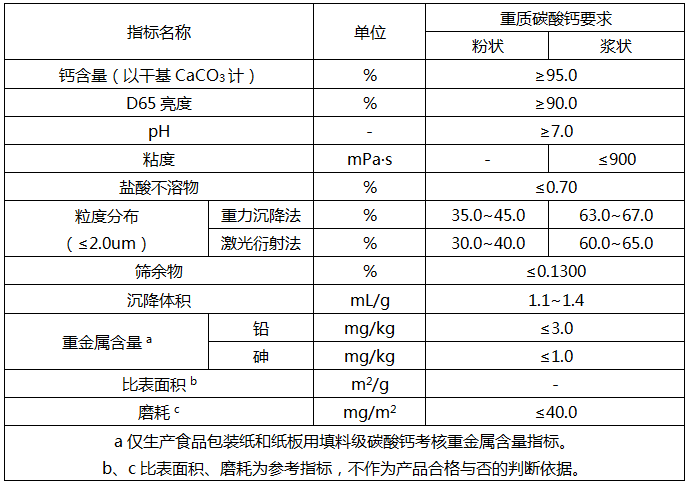

填料級碳酸鈣的技術(shù)指標(biāo)要求（QB/T2811-2019造紙用碳酸鈣）

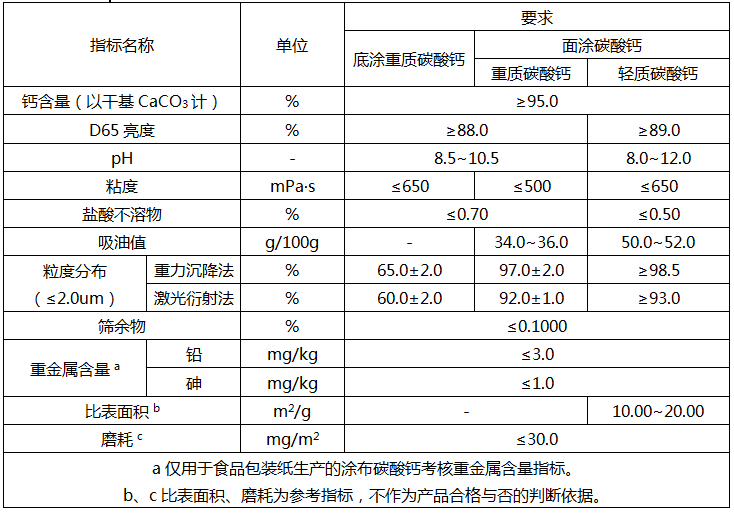

涂布級碳酸鈣的技術(shù)指標(biāo)要求（QB/T2811-2019造紙用碳酸鈣）

對于工藝的選擇，填料級重鈣一般經(jīng)一次研磨就可達(dá)到產(chǎn)品的要求，涂布級重鈣需對研磨后的料漿進(jìn)行再次研磨。另外，濕法生產(chǎn)中，工藝控制相對復(fù)雜，應(yīng)根據(jù)原材料、介質(zhì)、研磨設(shè)備、產(chǎn)品用途等來選擇合適的生產(chǎn)工藝。

重質(zhì)碳酸鈣濕法研磨用裝備

重鈣濕法工藝所用研磨設(shè)備主要是研磨剝片機、攪拌磨和砂磨機等，目前以濕法攪拌磨為主。國內(nèi)外也已有專業(yè)制造廠家和許多先進(jìn)設(shè)備，如國內(nèi)長沙礦冶研究院研制的大型立式濕法超細(xì)磨機是一種新型高效超細(xì)研磨設(shè)備，可用于非金屬礦的濕法超細(xì)研磨。細(xì)川阿爾派先進(jìn)的ANR濕法研磨技術(shù)和阿翠德蜂巢磨成熟的干燥改性技術(shù)完美結(jié)合，可為用戶提供高質(zhì)量高附加值的超細(xì)碳酸鈣產(chǎn)品（濕漿和干粉）。

除此之外，美國 Union Process、德國耐馳（NETZSCH）、美國美卓（Metso）礦機公司等生產(chǎn)的超細(xì)攪拌磨機成套設(shè)備也比較成熟。

研磨剝片機及砂磨機也是以研磨介質(zhì)研磨物料的設(shè)備。尤其是砂磨機克服了攪拌磨機存在的研磨介質(zhì)分布不均勻的缺點，使研磨介質(zhì)與物料充分的接觸，減小了研磨介質(zhì)之間的摩擦，降低了磨損，提高了研磨效率。但無論選擇哪種設(shè)備都必須保證重鈣的純度和白度不受到污染，比如筒體內(nèi)襯和磨盤或攪拌器采用聚氨酯、陶瓷或其他高分子耐磨材料制造，而且在高固含量、高黏度、小研磨介質(zhì)的條件下磨機能夠穩(wěn)定運行。

小結(jié)

近年來的研究表明：濕法工藝中，在微細(xì)介質(zhì)磨機中添加粉碎助劑可制備亞微米甚至納米超細(xì)粉體。隨著技術(shù)的進(jìn)步和設(shè)備的改進(jìn)以及塑料、橡膠等行業(yè)對高端活性超細(xì)重鈣粉需求的不斷增長，濕法研磨+濕法改性工藝生產(chǎn)的活性超細(xì)重鈣占比將越來越大。對于濕法研磨工藝及裝備的研究也就顯得越發(fā)重要。

參考資料：

鄒檢生等.一種具有高干遮蓋力的濕法碳酸鈣在內(nèi)墻乳膠漆中的應(yīng)用研究

肖守孝、張國旺.濕法研磨重質(zhì)碳酸鈣的研究現(xiàn)狀及其發(fā)展方向

李海濱等.濕法碳酸鈣生產(chǎn)工藝及其在粉末涂料中的應(yīng)用研究

（中國粉體網(wǎng)編輯整理/三昧）

注：圖片非商業(yè)用途，存在侵權(quán)告知刪除！
