中國粉體網訊  石英砂具有獨特的物理、化學特性,用于制造玻璃、耐火材料、冶煉硅鐵、冶金熔劑、陶瓷、研磨材料等。另外，高純石英砂做為硅原料的核心原料在硅產業的生產中起著重要作用。

目前石英砂的提純方法有磁選法、浮選法和色選法。光電色選機根據純凈石英砂和雜質顏色差別的特性進行分選,具有檢測方法簡單、分選速度快、系統集成度高、成本低等特點。人工分選的成本越來越高,高純度的石英砂和低純度的石英砂價值差別又非常大,無論從經濟學角度或從生態學角度考慮,光電色選機的應用都是極為有利和有效的。

石英砂色選機部件

石英砂色選機的三大指標

石英砂色選機的設備指標主要有以下三個方面：

1.處理量

處理量即每小時可處理的物料數量。影響處理量大小的因素主要是伺服系統的運動速度，伺服系統運動速度快,就能很快地把執行器送到雜質對應的位置,也就可以提高傳送帶的速度,增加處理量,反之就要減小傳送帶速度。

2.選出率

選出率是指從原料中選出的雜質數量占所含雜質總量的百分?jǐn)?shù),也叫色選精度。設備的選出率主要是由光電檢測系統決定的,光電檢測系統的識別率越高,選出率也越高。采用復選結構要好于單選結構。另外,選出率的高低也受帶出比高低的影響。

3.帶出比

帶出比是指色選機選出的廢料中雜質數量與正常物料數量之比。帶出比的高低可以通過調節執行器的通電時間來調節。如果帶出比設定過低,會影響選出率和處理量這兩個指標。如果設定過高,選出的廢料中所含正常物料過多,會造成浪費。

實際上,在日常生產中處理量、選出率和帶出比這三個指標是一體的,缺一不可,都是關鍵指標,必須同時考察。

石英砂色選機的組成系統

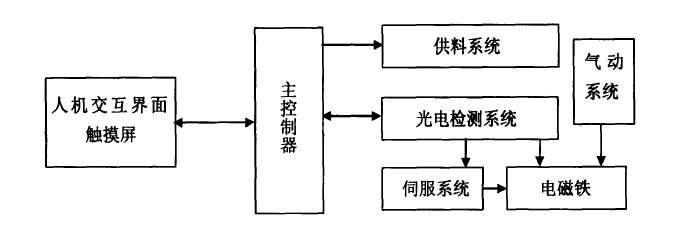

從石英砂色選機的工作原理和工作過程來看,主要由供料系統、光電檢測系統、伺服系統、氣動系統四部分組成。光電分選機整體結構框如下圖所示。

1.供料系統

供料系統的作用是為光電檢測系統的觀察檢測和伺服系統的分選工作提供保障。供料系統將物料均勻地鋪在傳送帶上,保證物料顆粒特征都能在表面漏出來,使其運動速度保持相對穩定,全部被光電檢測系統檢測。供料系統的結構是由傳送帶加上料斗組成。

2.光電檢測系統

光電檢測系統是色選機的關鍵部分,其作用主要是對物料進行光學檢測,為分選系統準確無誤地提供物料的光學信息。在判定被測物料是否合格,是否要剔除之前,須先對合格品與次品的光譜特性曲線進行分析。如果在某段光譜中,合格品與次品的反射光透射光或激發的熒光強度值存在著明顯的差異,則該段光譜可用作檢測分選,這種選用一段光譜對物料進行檢測分選的光電色選機,稱為單色光檢測色選機。

光電色選機的光學檢測系統主要由光源、背景板、接收器和鏡頭等光學元件及相關輔助裝置組成。

其中的接收器，又被稱為光電接收器或光傳感器。一般布置在光電檢測系統的觀測面上，可將投射到接收面上的光信號轉換成電信號。色選機大多采用電荷耦合器件(Charge Coupled Device,簡稱CCD)作為光學接收器。CCD圖像傳感器應用非常廣泛，它可和光電檢測系統、微處理機結合可組成各種檢測裝置。

3.分選系統

分選系統的作用主要是把光電檢測系統檢測發現的次品從物料中剔除,它由伺服系統、帶吸管的執行器和氣動系統組成。物料顆粒從檢測點運動到分選點時,執行器也運動到相應位置,并在雜質到達執行器的位置時使雜質被和氣動系統相連的吸管吸走,合格品沿正常運動軌道落入合格品槽。

結語

隨著高純度石材原料的市場需求提升和礦企面臨日趨嚴峻的環保要求，企業需要區別于傳統的水洗、酸洗方法，迫切希望獲得新的更高效、更環保的新型礦石分選方式，色選可以大大降低原材料的資源浪費，同時也提高收益�？梢灶A(yù)見，色選機不僅可以應用于石英砂的篩選，而且在眾多非礦礦物領域，色選也將大放異彩。

參考來源

杜鴻運等.CCD色選機分選控制系統

高達睿等.提高色選機參數設置和色選效率方法研究

隋永盛.石英砂色選技術及設備的研究
