中國粉體網(wǎng)訊  近日，中國科學(xué)院大連化學(xué)物理研究所薄膜硅太陽電池研究組研究員劉生忠團(tuán)隊與陜西師范大學(xué)博士劉渝城、徐卓、楊周等合作，基于近年在高質(zhì)量大尺寸鈣鈦礦單晶生長的技術(shù)積累和完備的科研平臺，成功設(shè)計、集成了大尺寸零微結(jié)構(gòu)非鉛（類）鈣鈦礦單晶高性能X射線成像器件。

鈣鈦礦材料是近年發(fā)展最快也是最熱門的半導(dǎo)體材料之一。與鈣鈦礦微晶薄膜相比，低缺陷態(tài)、高遷移率和更穩(wěn)定的大尺寸鈣鈦礦單晶更適用于X射線等高能輻射探測。目前，已經(jīng)有幾種三維/二維(3D/2D)鈣鈦礦單晶材料被用于X射線探測器，但仍然存在很多不足。一方面，三維鈣鈦礦單晶具有高遷移率和大載流子擴(kuò)散長度，但由于較高的載流子濃度，使得光電器件呈現(xiàn)很高的暗電流。此外，三維鈣鈦礦內(nèi)部離子容易遷移，尤其是在高電場下離子遷移異常明顯，導(dǎo)致探測器在工作狀態(tài)下不夠穩(wěn)定，器件信噪比低，基線漂移嚴(yán)重，響應(yīng)不穩(wěn)定，甚至器件本身都容易損壞。

之前的研究表明，低離子遷移和高體相電阻率是保證高能射線探測器在高電場下穩(wěn)定輸出的必要條件，因此也是實現(xiàn)高性能X射線成像的巨大挑戰(zhàn)。此外，如何獲得高質(zhì)量、大尺寸的鈣鈦礦單晶，以及取代高毒性鉛元素而不犧牲光電性能，更是該領(lǐng)域的較大難題。

該團(tuán)隊采用低溫溶液生長策略，成功制備大尺寸零維結(jié)構(gòu)鉍基鈣鈦礦(CH₃NH₃)₃Bi₂I₉(MA₃Bi₂I₉)單晶。試驗證明，該單晶具有很高的X射線吸收率、很低的缺陷態(tài)密度、低離子遷移率、高體電阻率以及很好的環(huán)境穩(wěn)定性等。在MA₃Bi₂I₉單晶上設(shè)計制備集成的X射線探測器表現(xiàn)出優(yōu)異的性能。在60 Vmm^-1的電場下，探測器的靈敏度達(dá)到1947.3 μCGyair^-1cm^-2，檢測限低于83 nGyairs^-1，遠(yuǎn)低于常規(guī)醫(yī)療診斷劑量標(biāo)準(zhǔn)(5.5 μGyairs^-1)。此外，MA₃Bi₂I₉單晶X射線探測器的基線漂移率為5.0×10^-10 nAcm^-1s^-1V^-1，比三維結(jié)構(gòu)的MAPbI₃鈣鈦礦單晶低7個數(shù)量級(2.0×10^-3 nAcm^-1s^-1V^-1)，保證了器件很好的工作穩(wěn)定性和高信噪比，從而實現(xiàn)了高靈敏穩(wěn)定的X射線成像。

相關(guān)成果發(fā)表在Matter上。該工作同時得到美國西北大學(xué)教授Mercouri G. Kanatzidis團(tuán)隊和西安交通大學(xué)教授劉明團(tuán)隊的支持和幫助，得到國家自然科學(xué)基金項目、中國國家重點研究與發(fā)展計劃項目、陜西省科技創(chuàng)新引導(dǎo)項目等的資助。

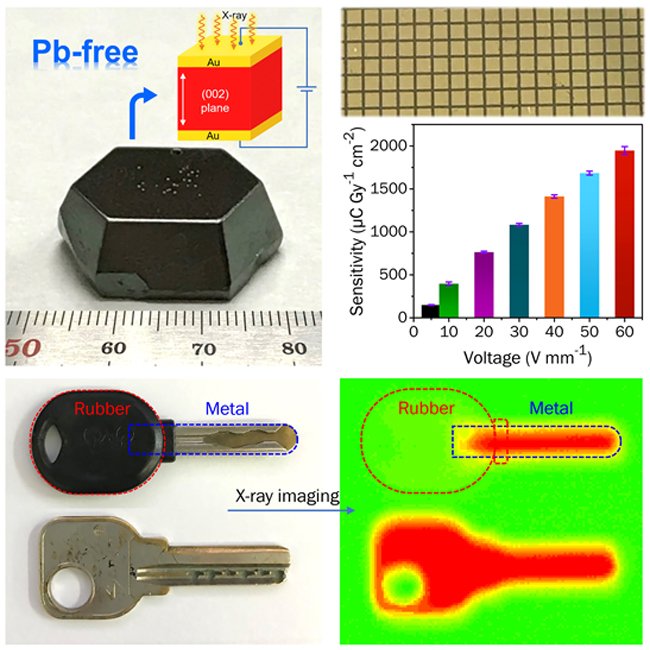

0D結(jié)構(gòu)非鉛鈣鈦礦單晶用于高分辨X射線成像

（中國粉體網(wǎng)編輯整理/江岸）

注：圖片非商業(yè)用途，如侵權(quán)告知刪除
