中國粉體網(wǎng)訊  新型鈣鈦礦是目前研究的熱點(diǎn)材料之一，其相關(guān)研究在太陽能電池、發(fā)光二極管和光電探測器等領(lǐng)域取得了巨大的進(jìn)展。基于鈣鈦礦材料的光電器件和電子器件制備工藝簡單，易于大面積加工制造和集成到經(jīng)典的電子器件中。但是，基于鈣鈦礦材料的場效應(yīng)晶體管研究仍然較少，已報道的工作存在載流子遷移率較低、傳輸機(jī)理不明等問題。

針對這一問題，中國科學(xué)院長春光學(xué)精密機(jī)械與物理研究所郭春雷中美聯(lián)合光子實驗室的于偉利課題組采用空間限域、反溫度結(jié)晶相結(jié)合的方法，制備了具有低缺陷密度的CsPbBr₃薄單晶，克服了載流子在橫向通道傳輸過程中易受晶界和晶粒缺陷影響的問題，制備出了高效的光敏場效應(yīng)晶體管。

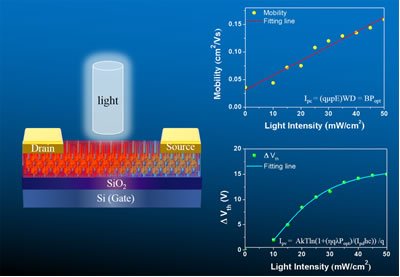

他們利用空間限域、反溫度結(jié)晶相結(jié)合的方法生長出的CsPbBr₃薄單晶沒有明顯的晶粒界疇，厚度在2微米左右，尺寸可以達(dá)到毫米級或更大尺寸，便于電子、光電子器件的制備和應(yīng)用。基于此薄單晶的場效應(yīng)晶體管在室溫下具有雙極性，且其載流子傳輸表現(xiàn)出奇異的光強(qiáng)依賴性：電子的遷移率與光照強(qiáng)度無關(guān)，而空穴的遷移率隨光照強(qiáng)度的增加而增加；在電子為多數(shù)載流子時，閾值電壓表現(xiàn)出了光的依賴性，而空穴為多數(shù)載流子時卻沒有這一現(xiàn)象。這是首次在鈣鈦礦材料中報道這一現(xiàn)象。作者分析認(rèn)為：這種特殊的傳輸特性是分別由光電導(dǎo)效應(yīng)和光伏效應(yīng)引起的，體現(xiàn)了鈣鈦礦材料載流子傳輸機(jī)制的特殊性。在50 mW/cm²的光照條件下，所制備的場效應(yīng)晶體管在室溫下具有0.40（0.34）cm² V^-1 s^-1的電子（空穴）遷移率，顯著優(yōu)于迄今為止所報道過的基于CsPbBr₃鈣鈦礦材料的場效應(yīng)晶體管。另外，所制器件也表現(xiàn)了優(yōu)良的光探測器性能。

這項工作不僅為制備高性能光敏場效應(yīng)晶體管提供了指導(dǎo)策略，而且揭示了全無機(jī)鈣鈦礦CsPbBr₃特有的電荷傳輸機(jī)理，將有助于后續(xù)的鈣鈦礦材料的光電特性的研究及器件優(yōu)化。相關(guān)結(jié)果以Anomalous Ambipolar Phototransistors Based on All㊣norganic CsPbBr₃ Perovskite at Room Temperature 為題發(fā)表在Advanced Optical Materials （DOI: 10.1002/adom.201900676）上。

（中國粉體網(wǎng)編輯整理/江岸）

注：圖片非商業(yè)用途，如侵權(quán)告知刪除
