陶瓷基板由于其良好的導熱性、耐熱性、絕緣性、低熱膨脹系數和成本的不斷降低，在電子封裝特別是功率電子器件如IGBT（絕緣柵雙極晶體管）、LD（激光二極管）、大功率LED（發光二極管）、CPV（聚焦型光伏）封裝中的應用越來越廣泛。

陶瓷基片主要包括氧化鈹（BeO）、氧化鋁（Al2O3）和氮化鋁（AlN）、氮化硅（Si3N4）。 與其他陶瓷材料相比，Si3N4陶瓷基片具有很高的電絕緣性能和化學穩定性，熱穩定性好，機械強度大，可用于制造高集成度大規模集成電路板。

幾種陶瓷基片材料性能比較

從結構與制造工藝而言，陶瓷基板又可分為HTCC、LTCC、TFC、DBC、DPC等。

高溫共燒多層陶瓷基板（HTCC）

HTCC，又稱高溫共燒多層陶瓷基板。制備過程中先將陶瓷粉（Al2O3或AlN）加入有機黏結劑，混合均勻后成為膏狀漿料，接著利用刮刀將漿料刮成片狀，再通過干燥工藝使片狀漿料形成生坯；然后依據各層的設計鉆導通孔，采用絲網印刷金屬漿料進行布線和填孔，最后將各生坯層疊加，置于高溫爐（1600℃）中燒結而成。

此制備過程因為燒結溫度較高，導致金屬導體材料的選擇受限（主要為熔點較高但導電性較差的鎢、鉬、錳等金屬），制作成本高，熱導率一般在20~200W/（m·℃）。

低溫共燒陶瓷基板（LTCC）

LTCC，又稱低溫共燒陶瓷基板，其制備工藝與HTCC類似，只是在Al2O3粉中混入質量分數30%~50%的低熔點玻璃料，使燒結溫度降低至850~900℃，因此可以采用導電率較好的金、銀作為電極材料和布線材料。

因為LTCC采用絲網印刷技術制作金屬線路，有可能因張網問題造成對位誤差；而且多層陶瓷疊壓燒結時還存在收縮比例差異問題，影響成品率。為了提高LTCC導熱性能，可在貼片區增加導熱孔或導電孔，但成本增加。

厚膜陶瓷基板（TFC）

相對于LTCC和HTCC，TFC為一種后燒陶瓷基板。采用絲網印刷技術將金屬漿料涂覆在陶瓷基片表面，經過干燥、高溫燒結（700~800℃）后制備。金屬漿料一般由金屬粉末、有機樹脂和玻璃等組分。經高溫燒結，樹脂粘合劑被燃燒掉，剩下的幾乎都是純金屬，由于玻璃質粘合作用在陶瓷基板表面。燒結后的金屬層厚度為10~20μm，最小線寬為0.3mm。

由于技術成熟，工藝簡單，成本較低，TFC在對圖形精度要求不高的電子封裝中得到一定應用。

直接鍵合銅陶瓷基板（DBC）

由陶瓷基片與銅箔在高溫下（1065℃）共晶燒結而成，最后根據布線要求，以刻蝕方式形成線路。由于銅箔具有良好的導電、導熱能力，而氧化鋁能有效控制 Cu-Al2O3-Cu復合體的膨脹，使DBC基板具有近似氧化鋁的熱膨脹系數。

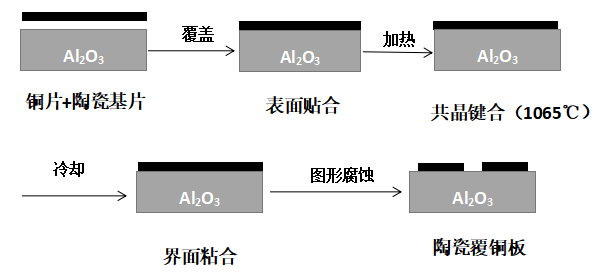

DBC基板制備工藝流程

DBC具有導熱性好、絕緣性強、可靠性高等優點，已廣泛應用于IGBT、LD和CPV 封裝。DBC缺點在于，其利用了高溫下Cu與Al2O3間的共晶反應，對設備和工藝控制要求較高，基板成本較高；由于Al2O3與Cu層間容易產生微氣孔，降低了產品抗熱沖擊性；由于銅箔在高溫下容易翹曲變形，因此DBC表面銅箔厚度一般大于100m；同時由于采用化學腐蝕工藝，DBC基板圖形的最小線寬一般大于100m。

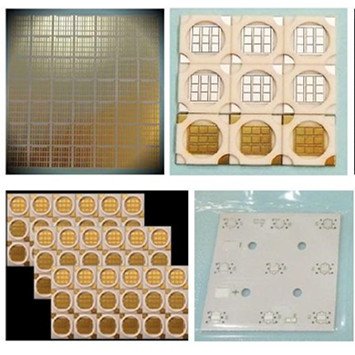

直接鍍銅陶瓷基板（DPC）

其制作首先將陶瓷基片進行前處理清洗，利用真空濺射方式在基片表面沉積Ti/Cu層作為種子層，接著以光刻、顯影、刻蝕工藝完成線路制作，最后再以電鍍/化學鍍方式增加線路厚度，待光刻膠去除后完成基板制作。

DPC基板制備工藝流程

DPC技術具有如下優點：低溫工藝（300℃以下），完全避免了高溫對材料或線路結構的不利影響，也降低了制造工藝成本；采用薄膜與光刻顯影技術，使基板上的金屬線路更加精細，因此DPC基板非常適合對準精度要求較高的電子器件封裝。但DPC基板也存在一些不足：電鍍沉積銅層厚度有，且電鍍廢液污染大；金屬層與陶瓷間的結合強度較低，產品應用時可靠性較低。

參考資料：
郝洪順.電子封裝陶瓷基片材料研究現狀
程浩.功率電子封裝用陶瓷基板技術與應用進展
