中國粉體網(wǎng)訊  由于來源豐富、成本低廉、無毒且穩(wěn)定性好，碳材料被認(rèn)為是鈉離子電池最具應(yīng)用前景的負(fù)極材料之一，開發(fā)具有高容量、長壽命、低成本的碳材料對促進(jìn)鈉離子電池盡快商業(yè)化意義重大。

由于鈉離子半徑較大，用作鋰離子電池的傳統(tǒng)石墨負(fù)極儲鈉活性差，其不能直接用作鈉離子電池負(fù)極材料。但研究表明眾多無定形碳材料展現(xiàn)出了良好的儲鈉性能。目前，鈉離子電池?zé)o定形碳負(fù)極材料可逆容量一般在 200~300 mAh g^-1，由于具有較大的比表面積，副反應(yīng)較多，導(dǎo)致了首次庫倫效率及循環(huán)過程的庫倫效率較低，部分碳材料制備成本高，遠(yuǎn)不能滿足產(chǎn)業(yè)化的需要。

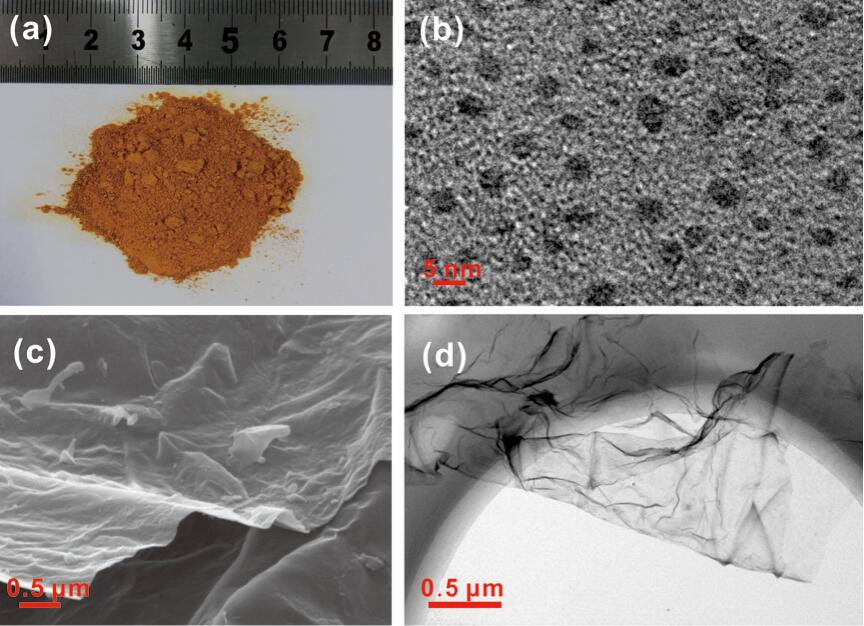

碳量子點的光學(xué)照片（a）和透射電鏡照片（b）磷摻雜碳納米片的掃描電鏡照片（c）和透射電鏡照片（d）

中南大學(xué)紀(jì)效波教授、侯紅帥博士及其團(tuán)隊在鈉離子電池碳負(fù)極材料方面的研究取得重要進(jìn)展，創(chuàng)新性地提出了一種批量制備碳量子點及其衍生碳材料的方法。

該團(tuán)隊以乙醛和氫氧化鈉為原料，通過室溫靜置反應(yīng)制備了富含含氧官能團(tuán)的碳量子點，該方法制備碳量子點產(chǎn)量高、操作簡便、成本低廉。合成的碳量子點在磷酸二氫鈉的輔助作用及高溫?zé)崽幚硐峦ㄟ^自組裝可形成大面積的磷摻雜碳納米片。該團(tuán)隊系統(tǒng)探究了由碳量子點到碳納米片的轉(zhuǎn)化過程及其影響因素，并深入研究了磷摻雜碳納米片的電化學(xué)儲鈉行為。

該材料展現(xiàn)了優(yōu)異的儲鈉性能，其可逆比容量高、循環(huán)壽命長。在 0.1 A g^-1 的電流密度下，其可逆比容量為 328 mAh g^-1，在 20 A g^-1 的超大電流密度下，其可逆容量高達(dá) 108 mAh g^-1。在 5 A g^-1 的大電流密度下，5000個循環(huán)后其可逆比容量仍保持在108.8 mAh g^-1。
