合成用作鋰離子電極氧化釩納米線出現(xiàn)制取的低成本新方法。Harvard大學與中國武漢大學的研究團隊于2010年10月23日宣布，從單結(jié)晶氧化釩納米棒，通過電紡絲與退火相結(jié)合的工藝，釆用低成本的起始材料，合成了新型超長分等級的氧化釩（V2O5）納米線。
與用水熱方法合成的自聚集的短的納米棒相比，這種超長分等級的氧化釩（V2O5）納米線呈現(xiàn)出很高的能力和改進的循環(huán)穩(wěn)定性（見圖1形態(tài)比較），這一成果已發(fā)表在美國化學學會雜志《納米輯錄（Nano Letters）》中。

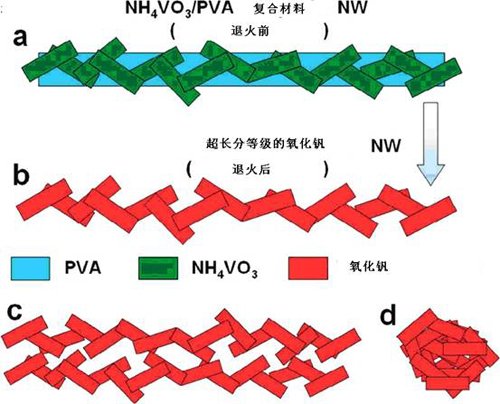

圖1.   （a、b）退火時超長分等級的氧化釩（V2O5）納米線形成的圖示說明，（c）二種超長分等級的氧化釩（V2O5）納米線彼此間的側(cè)面圖，（d）短的氧化釩納米棒的自聚集


    在電池中，由于擁有高的表面能量，納米材料常常會自聚集，這就減少了活性材料、導電助劑和電解后的有效接觸面。而分等級的納米結(jié)構(gòu)材料，如空心納米球、多孔納米結(jié)構(gòu)、納米管、納米線-納米線結(jié)構(gòu)和扭結(jié)的納米線等等，可保證表面不復蓋，而能保持有效的接觸面。為此，氧化釩納米線/納米棒的電紡絲和/或電化學結(jié)物有潛力為鋰離子電池提供高的能力。

    測試表明，超長分等級的氧化釩（V2O5）納米線陰極的初始和第50次放電能力，在鋰離子電池在1.75 和 4.0 V之間循環(huán)時，可高達390 和201 mAh/g。當電池在20.和 4.0 V之間循環(huán)時，納米線陰極初始和第50次放電能力為275和187 mAh/g。
